在醫院電氣設計中，需要涉及到非常專業的相關知識，整個電氣設計非常復雜且重要，不同的醫療設備、場所對用電的需求也都有著不同的要求。本文旨在簡要介紹醫院中常用的電力供應系統，以便更好地了解醫院用電現狀。

醫院的常用電力供應系統

該系統是常見的市電電力系統，它通過配電網從電網獲得電力，為醫院的照明、空調、辦公設備等一般設備進行供電。一旦發生電路故障，電路保護裝置（斷路器、熔斷器等）會脫扣跳閘，導致斷電。因此，該系統僅能滿足大部分一般設備的用電需求。

02UPS供電系統

UPS供電系統又被稱為不間斷電源系統。該系統可以為醫院的重要醫療設備提供備用電源，保證醫療活動的連續性。當常規電力系統發生故障停電時，UPS能夠迅速啟動，利用其內置的蓄電池為相關設備供電。UPS系統的工作原理是將輸入的市電電力轉換為直流電，然后通過逆變將直流電轉換為標準的交流電輸出給醫療設備。當市電故障時，UPS會立即切換到其內部蓄電池的直流電，并繼續輸出標準交流電，從而實現對輸出的不間斷供電。由于蓄電池的容量有限，一般能提供的備用供電時間為10-15分鐘，因此需要與其他供電系統搭配使用。

03備用發電系統

醫院備用發電系統主要由柴油發電機組擔任。該系統可以在市電系統出現故障或長時間停電時提供備用供電，保證醫院的重要醫療設備正常運行，維護患者生命安全。當電力故障發生時，備用發電系統能夠為醫院的部分或所有區域提供電力，并與UPS系統搭配使用，構成醫院供電系統的重要組成部分和最后一道防線，確?；颊呱踩?。

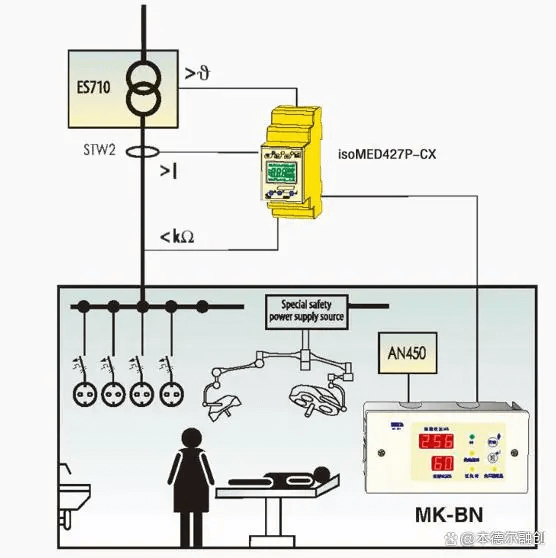

04醫療隔離電源系統（醫用IT系統）

醫療隔離電源系統

醫療隔離電源系統，亦稱醫用無熔斷電源系統，是專為醫院手術室、重癥監護室等對電能質量要求極高的部門（統稱為醫療二類場所）提供專用電源的系統。該系統采用先進的電力電子技術，將市電輸入的電能進行隔離和轉換，輸出頻率和電壓高度穩定的交流電，以滿足上述重要醫療環境對電力供應的苛刻要求。

醫療隔離電源系統也是醫院電源系統的重要組成部分，特別適用于需要長時間提供高質量電力的重要醫療環境。該系統需要與其他系統配合使用，方能充分滿足醫療用電的需求。

醫療隔離電源系統的應用體現了醫院對生命健康的高度重視，其在醫療質量和患者安全方面發揮著不可忽視的作用。
