電氣母線被定義為用于從輸入饋線收集電力并將其分配到輸出饋線的導體或一組導體。換句話說，它是一種電氣連接，所有輸入和輸出電流都在其中相遇。因此，電氣母線在一個位置收集電力。
母線系統由隔離器和斷路器組成。發生故障時，斷路器跳閘，母排的故障部分很容易與電路斷開。
電氣母線有矩形、橫截面、圓形和許多其他形狀。矩形母線多用于電力系統。銅和鋁用于制造電氣母線。
最常見的母線為 40×4mm (160 mm 2 )；40×5 毫米（200 毫米2）；50×6毫米（300毫米2）；60×8 毫米（480 毫米2）；80×8 (640 mm 2 ) 和 100×10 mm (1000 mm 2 )。
電力系統中使用了各種類型的母線布置。母線的選擇取決于不同的因素，如可靠性、靈活性、成本等。以下是控制任何一種特定布置選擇的電氣考慮因素。
1、母線布置簡單，易于維護。
2、系統的維護不影響其連續性。
3、母線的安裝成本低廉。
供電連續性不重要的小型變電站使用單母線。但是在大型變電站中，系統中使用了額外的母線，因此它們的供電不會發生中斷。不同類型的電氣母線布置如下。
單母線布置

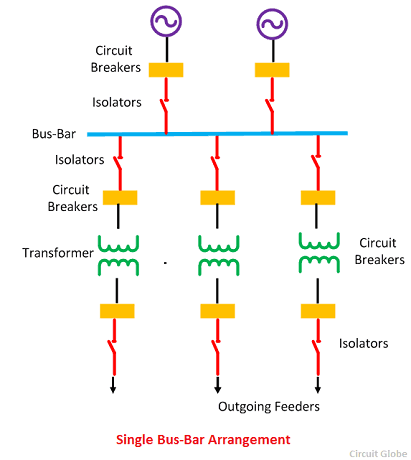

這種類型的系統的布置非常簡單易行。該系統只有一根母線和開關。變壓器、發電機、饋線等所有變電站設備都只連接到該母線。單母線布置的優點是
- 它的初始成本低。
- 它需要更少的維護
- 操作簡單
單母線布置的缺點：
- 這種布置的唯一缺點是在發生故障時整個供電受到干擾。
- 這種布置提供了較少的靈活性，因此在供電連續性不是必需的小型變電站中使用。
總線分段的單母線布置

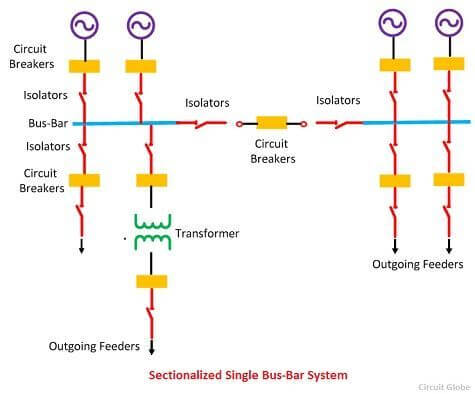

在這種類型的母線布置中，使用了斷路器和隔離開關。隔離器斷開母線的故障部分，從而保護系統免于完全關閉。這種類型的布置使用一個額外的斷路器，不會增加系統的成本。
母線分段單母線布置的優勢：
以下是分段母線的優點。
- 在不影響供電連續性的情況下，將故障部分移除。
- 可以在不干擾系統供電的情況下對各個部分進行維護。
- 該系統有一個限流電抗器，可減少故障的發生。
分段式單母線排布的缺點
- 該系統使用額外的斷路器和隔離器，這增加了系統的成本。
單母線加旁路母線配置
這種布置使用兩種類型的母線，即主母線和輔助母線。母線布置使用將隔離開關和斷路器連接到母線的母線耦合器?？偩€耦合器還用于在過載的情況下將負載從一條總線轉移到另一條總線。以下是將負載從一條總線轉移到另一條總線的步驟。
- 通過關閉母線耦合器，兩條母線的電位保持不變。
- 傳輸負載的母線保持關閉。
- 打開主母線。
因此，負載從主總線轉移到備用總線。
主、輔母線配置的優勢：
- 即使發生故障，電源的連續性也保持不變。當任何一條總線發生故障時，整個負載都轉移到另一條總線上。
- 可以輕松地對母排進行維修和維護，而不會影響其連續性。
- 該裝置的維護成本較低。
- 總線的電位用于繼電器的操作。
- 負載可以很容易地在任何總線上轉移。
主、輔母線配置的弊端：
- 在這種類型的布置中，使用了兩個匯流條，這增加了系統的成本。
- 任何一條總線的故障都會導致整個變電站完全關閉。
雙母線雙斷路器布置

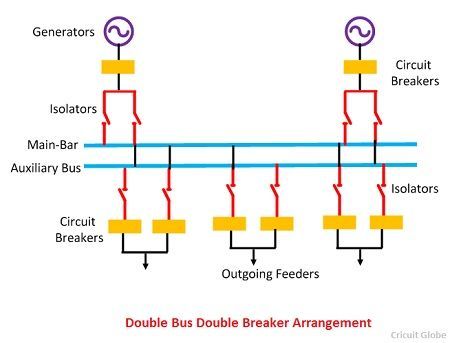

這種類型的布置需要兩個母線和兩個斷路器。它不需要任何額外的設備，如總線耦合器和開關。
雙母線雙斷路器的優：
- 這種類型的安排提供了供應的最大可靠性和靈活性。因?yàn)楣收虾途S護不會干擾它們的連續性。
- 電源的連續性保持不變，因?yàn)榘l(fā)生故障時負載可從一條總線轉移到另一條總線。
雙母線雙斷路器的缺點：
- 在這種類型的布置中，使用了兩條總線和兩個斷路器，這增加了系統的成本。
- 它們的維護成本非常高。
由于成本較高，這種類型的母線很少用于變電站。
分段式雙母線布置

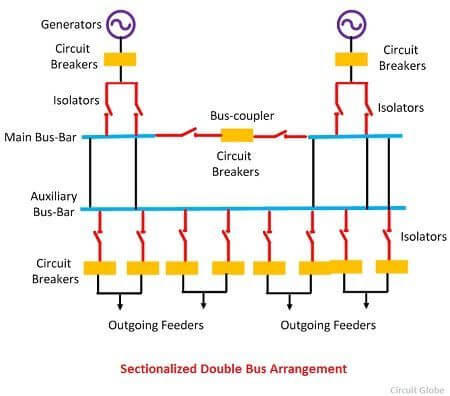

在這種類型的母線布置中，分段主母線與輔助母線一起使用。母線的任何部分都從電路中移除以進行維護，并連接到任何輔助母線。但是這種類型的布置增加了系統的成本。不需要對輔助母線進行分段，因?yàn)檫@會增加系統的成本。
一個半斷路器配置
在這種布置中，兩個電路需要三個斷路器。母線各回路使用一個半斷路器。這種類型的布置在每個電路處理的功率很大的大型站中是優選的。
一個半斷路器布置的優點
- 它保護安排免受供應損失。
- 母線的電位用于操作繼電器。
- 在這種類型的布置中，附加電路很容易添加到系統中。
一個半斷路器布置的缺點
- 由于中繼系統，電路變得復雜。
- 它們的維護成本非常高。
主環布置

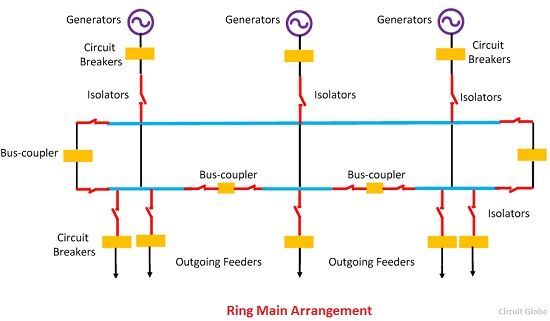

在這種類型的布置中，母線的末端連接回母線的起點以形成環。
環形主布置的優點
- 這種類型的布置將為供應提供兩條路徑。因此故障不會影響他們的工作。
- 故障定位于特定部分。因此，整個電路不受故障影響。
- 在這種布置中，可以在不中斷供電的情況下維持?jǐn)嗦菲鳌?/li>
主環布置的缺點
- 添加新電路時出現困難。
- 如果任何斷路器打開，系統就會發生過載。
網狀排列

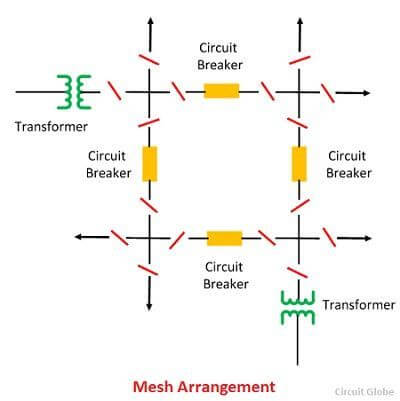

在這種類型的布置中，斷路器安裝在由母線形成的網格中。電路從網格的節點點分接。這種類型的總線布置由四個斷路器控制。
當任何部分發生故障時，必須打開兩個斷路器，從而導致網格打開。這種類型的布置提供了防止母線故障的安全性，但缺乏開關設施。優先用于具有大量電路的變電站。
