在建筑電氣設計中，變電所設置在地下一層 （最底層）時，如果電纜溝沒有設置防水措施，地下室底板返水導致電纜溝內有積水，甚至電纜可能有泡水情況發生。

我們都知道變電所設置在地下室最底層時，會因?yàn)榻ㄖ浪蚪Y(jié)構混凝土密閉性不良，底板返水情況時有發生，電纜溝如果不采取防水措施，敷設其內的電纜絕緣性價將會降低，引發事故的可能。

正確的做法是：變電所不宜設置在地下室最底層。當中央制冷機房設置在最底層時，其專用變電所可設置在制冷機房的上一層或上部空間，以防止積水侵?jǐn)_。

當無法避免積水有可能發生時，依據《低壓配電設計規范》GB50054 2011第7.6.24條規定：電纜溝應設置防水措施，其底部排水溝的坡度不應小于0.5％，并應設置水坑，積水可經集水 坑用泵排出。當有條件時，積水可直接排入下水道。

并且應滿足 《民用建筑電氣設計標準》GB51348 2019第8.7.3.7條 “電纜溝和電纜隧道應采取防水措施，其底部應做不小于0.5％的坡度坡向集水坑（井）；積水可經逆止閥直接接入排水管道或經集水坑（井）用泵排出”的要求。見以下變電所電纜溝防水示意圖。

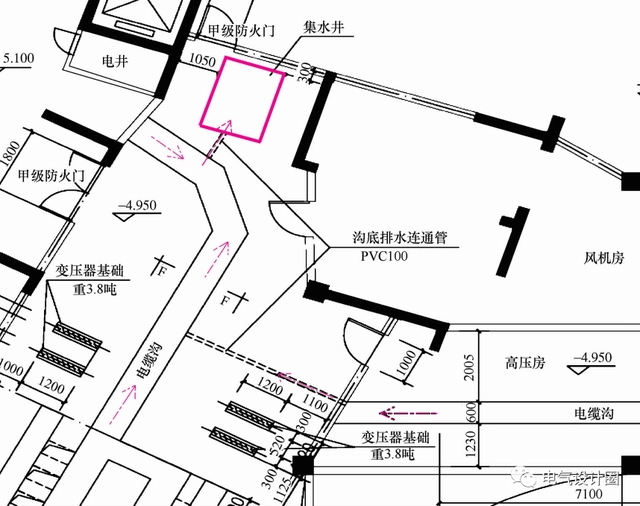

▼ 變電所防電纜溝水措施示意圖
