電氣平面圖屬于位置類圖，它是表現各種電氣設備及其間平面與空間的位置、安裝方式及其相互關系的圖紙。

一、簡介

電氣平面圖是表示電氣工程項目的電氣設備、裝置和線路的平面布置圖，一般是在建筑平面圖的基礎上繪制出來的。常見的電氣平面圖有供電平面圖、變配電所平面圖、電力平面圖、照明平面圖、弱電系統平圖、防雷與接地平面圖等。

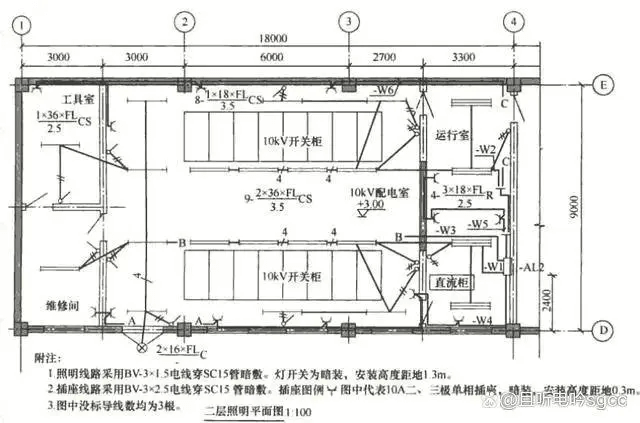

下圖是某樓層的照明電氣平面，它表示了該樓層各電氣設備和元件的平面布置和供電關系。

照明電氣平面圖

可以看到，電氣平面圖把設備、器具的圖形符號和敷設的導線（電纜）或穿線管路的線條畫在建筑物或安裝場所圖中，是表示裝置、器具、線路具體平面位置的圖紙。

電氣平面圖按照強電和弱電平面圖來分類的話：

強電平面圖包括：電力平面圖、照明平面圖、防雷接地平面圖、廠區電纜平面圖等；

弱電平面圖包括：消防電氣平面布置圖、網線光纖的綜合布線平面圖等。

電氣平面圖是表示假想經建筑物門、窗沿水平方向?qū)⒔ㄖ锴虚_，移去上面部分，從上面向下面看，所看到的建筑物平面形狀、大小，墻柱的位置、厚度，門窗的類型以及建筑物內配電設備、照明設備等平面布置、線路走向等情況。根據平面圖表示的內容，識讀平面圖要沿著：引入線、引出線、用電器這樣一個“線”來讀。在識讀過程中，要注意了解電源進戶裝置、照明配電箱、燈具、插座、開關等電氣設備的數量、型號規格、安裝位置、安裝高度，表示照明線路的敷設位置、敷設方式、敷設路徑、導線的型號規格等。

安檢值班室電氣施工圖

二、主要用途

位置類圖的主要用途是示出各種電氣物件相對位置或絕對位置和/或尺寸的信息和其他必要的相關信息。同時，為電氣設備的安裝和維護檢修提供依據（這些依據可以包括：①安裝管道、導管、機架等，②鋪設導線和電纜，③設備固定，④設備互聯，⑤安裝檢驗，⑥其他等六個方面）。為了避免一些不必要的內容造成電氣圖過分擁擠，一般并不示出非電物件的信息。只有當非電物件的信息對理解文件和安裝電氣設施十分重要時，才應把它們示出。讀位置類圖的主要目的是了解電氣物件相對位置或絕對位置和（或）尺寸的信息和其他必要的相關信息。因此，讀識平面圖時，主要要了解：有哪些電氣物件及其所在位置；電氣線纜引入位置及相關信息(規格、型號、敷設方式、線纜的走向)；配電箱的數量和具體位置等。

三、識圖順序

電氣平面圖閱讀時按下列順序進行：

看建筑物概況，樓層、每層房間數目、墻體厚度、門窗位置、承重梁柱的平面結構

看各支路用電器的種類、功率及布置

圖中燈具標注的—般內容有：燈具數量；燈具類型；每盞燈的燈泡數；每個燈泡的功率及燈泡的安裝高度等。

看導線的根數和走向

各條線路導線的根數和走向，是電氣平面圖主要表現的內容。比較好的閱讀方法是：

首先了解各用電器的控制接線方式，然后再按配線回路情況將建筑物分成若干單元，按“電源一導線一照明及其它電氣設備”的順序?qū)⒒芈愤B通。

看電氣設備的安裝位置

由定位軸線和圖上標注的有關尺寸可直接確定用電設備、線路管線的安裝位置，并可計算管線長度。
