文看懂自耦變壓器實物接線圖解，本文首先介紹了自耦變壓器降壓啟動概念，其次介紹了100千瓦自耦變壓器降壓啟動柜實物接線圖，最后介紹了自耦變壓器電動機降壓啟動按鈕操作控制電路接線圖。

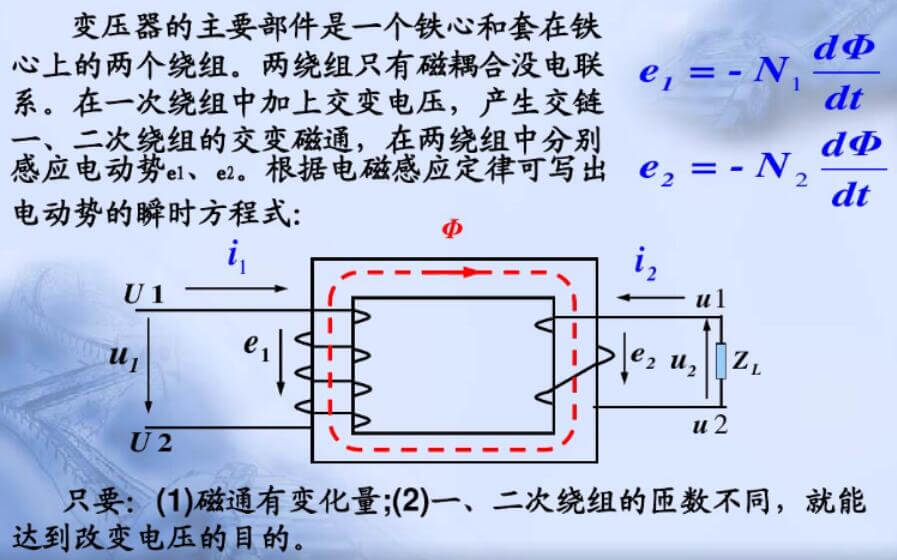

自耦變壓器降壓啟動概述　　自耦變壓器降壓啟動是利用自耦變壓器來降低加在電動機定子繞組上的電壓，達到限制起動電流的目的。電動機起動時，定子繞組加上自耦變壓器的二次電壓。起動結束后，甩開自耦變壓器，定子繞組上加額定電壓，電動機全壓運行。
　　自耦變壓器降壓起動：將自耦變壓器高壓側接電網，低壓側接電動機。起動時，利用自耦變壓器分接頭來降低電動機的電壓，待轉速升到一定值時，自耦變壓器自動切除，電動機與電源相接，在全壓下正常運行。這種起動方法，可選擇自耦變壓器的分接頭位置來調節電動機的端電壓，而起動轉矩比星 三角降壓起動大。但自耦變壓器投資大，且不允許頻繁起動。它僅適用于星形或三角形連接的、容量較大的電動機。

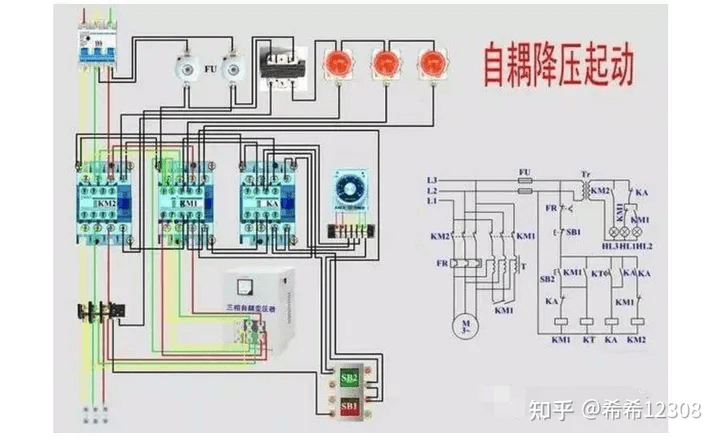

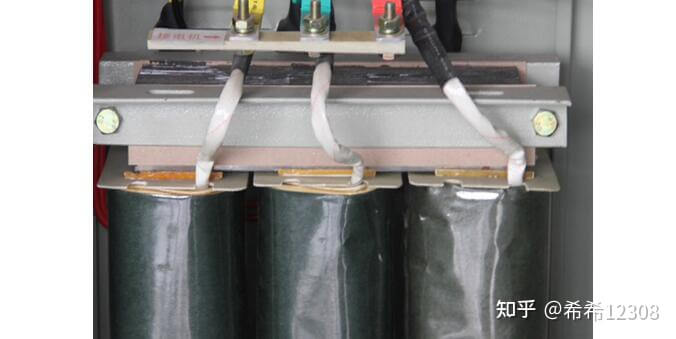

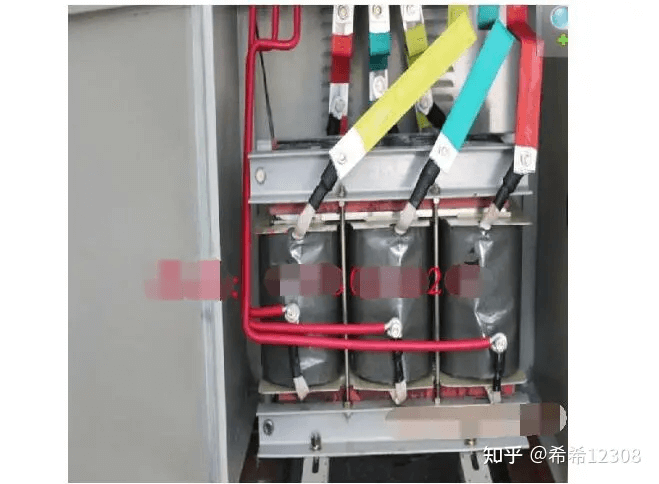

　100千瓦自耦?變壓器降壓啟動柜實物接線圖　　如下圖所示為一款用自耦變壓器作電動機降壓啟動，并且可實現遠程控制的電路。
　　1、起動箱電動機保護器和熱繼電器電流整定值：75KW及以下者，保護器的整定電流等于或稍大于電動機的額定電流，但不得大于電機整定電流的1.05倍。
　　我國生產的XJ01系列自動啟動補償器是目前廣泛應用的自耦變壓器降壓啟動的自動控制設備，適用于交流380伏，功率為14～300千瓦的三相鼠籠式異步電動機的降壓啟動用。
　　泵（消防、供水、污水處理、油等）風扇鼓風機擠壓機離心機攪拌機

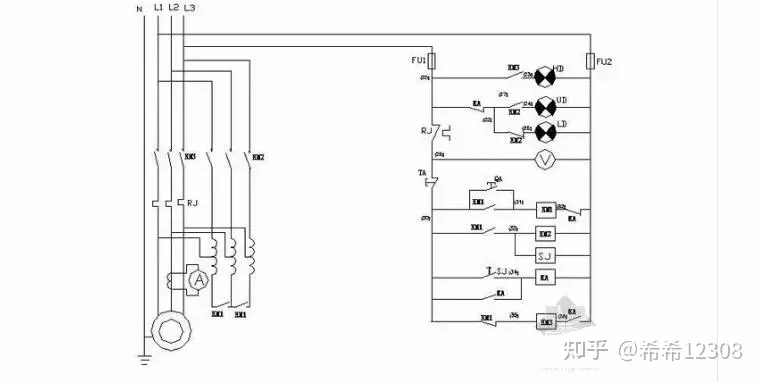

風機水泵100千瓦自耦變壓器降壓啟動柜接線原理圖
　　2、115KW以上者，整定電流等于電動機額定電流乘以控制箱內電流互感器的變比。
　　輸送機球磨機推進器錨泊絞車艙底污水泵制冷壓縮機粉碎機軋機

注1：從起動切換至運轉必須待電動機接近額定轉速時進行，（找元器件現貨上唯樣商城）否則容易損壞接觸器，對輸電網也不利。

　當合上電源開關Q，按下啟動按鈕SB2時，接觸器KM1、KM2同時得電吸合并自鎖，電源經自耦變壓器接入電動機，使電動機降壓啟動。
　　等到電動機轉速趨于穩定時，再按下運行按鈕SB3，首先切斷接觸器KM1、KM2的線圈電源，然后接通接觸器KM3的線圈電源，KM1、KM2斷電釋放，KM3得電吸合并自鎖，主觸點閉合，切除自耦變壓器，電動機直接接入電源，作全壓正常運轉。
　　本電路適用于較大容量籠型電動機，并可遠程控制的場合。
