1.變壓器降壓-整流橋整流技術方案

這種技術方案涉及到的關鍵元器件有：降壓變壓器、整流橋、濾波電容、三端穩壓器等，其典型的電路原理圖如下圖所示。

上圖中，交流220V通過變壓器后降壓為9V，9V交流通過整流橋變?yōu)槊}動直流，再經過濾波電容濾波后，進入三端穩壓器，實現220V轉5V的轉換。本例中用到7805，與之類似的芯片，還有LM2596、XL7025、AMS1117-5V等。

2.AC/DC

集成芯片技術方案

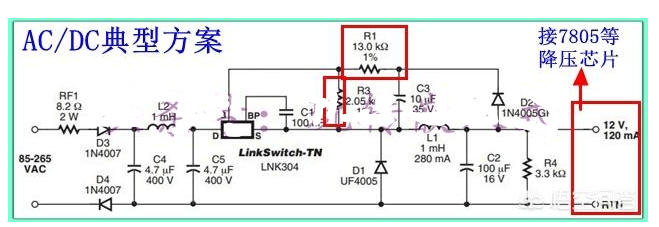

目前有很多AC/DC類的集成芯片，使用該技術方案的優點就是體積非常小、成本低，但是輸出電流非常小，多用在小功率的家用電器上。介紹的芯片是LNK304，其典型的原理圖如下圖所示。

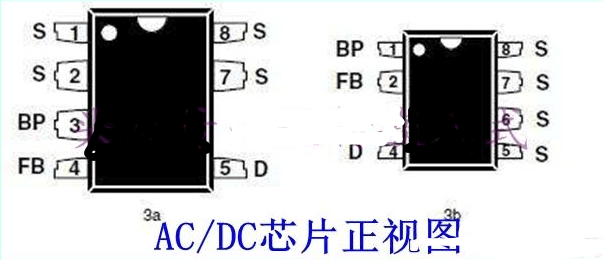

該芯片的輸出電壓是可調的，其FB端的電壓為1.65V，通過調節電阻R1和R3即可實現輸出電壓的可調，上圖中輸出電壓為12V，后級再通過三端穩壓器降為5V即可。AC/DC芯片的實物圖如下圖所示。
