(1)交流電流表及量程的擴展:

①交流電流表:交流電流表多為磁電系儀表，外形與直流電流表相似。其量程與線圈的匝數成反比，利用改變線圈匝數的方法可以制出各種缺程的交流電流表。一般量程從幾毫安到幾十毫安.常利用在線圈上抽頭的方法而制成多量程的交流電流表。

磁電系儀表本身雖然不能測量交流，但是與整流器元件組合起來也可以構成交流電流表。整流器元件將交流變?yōu)橹绷骱?，再送到磁電系儀表中進行測量。常用的整流電路有半波、全波和橋式三種。這種交流電流表可以在幾千赫以上的頻率上工作，而且具有磁電系儀表的優點:消耗功率小，可測量小電流及刻度較均勻等。因此整流式交流電流表應用得很廣。

②量程的擴展:為了擴展交流電流表的量程。可以采用與直流電流表相同的方法，即在電流表的兩端并聯電阻，構成分流電路(圖 5-3)。

如果擴展兩個以上的量程，可采用獨立分流或閉路分流方式。利用分流器擴大量程的方法，多用于幾安培以下的交流電流的測量。

(2)交流電流的測量:測量交流電路的電流時，必須將交流電流表串接于測量電路中，切不可將電流表的兩端誤接在電路的電壓端上，否則將要燒壞電流表。交流電流表的極性不必考慮。

測量交流電流時，同樣要注意電流表的量程選擇，避免電流表過載。如果無法估計被測電流的大小時，應選擇最大量程測里，而后再轉換到適當?shù)牧砍躺?。轉換量程時，應先切斷電源，以免在轉換時因為電流過大而損壞開關。此外，為了減少誤差，對于電磁系表頭應在2/3量程左右的位置讀數為宜。

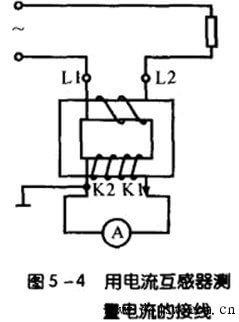

(3)電流互感器及其使用:測量大電流時，要使用電流互感器來擴大量程。用電流互感器測量交流電流時，一次線圈串入被測電路，二次線圈接電流表的兩端見圖5-4。

電流互感器的初級線圈常有多個抽頭，改變電流測量的量程常采用改變初級線圈的匝數，以改變電流比。這樣就可以用一個量程的電流表，測量不同范圍的交流電流。測量時，應注意以下幾點:

①選擇適宜的電流互感器。我國生產的電流互感器都是配5A的電流表，互感器上標有50/5,100/5,…電流比的數據，應根據被測電流范圍而選擇適當?shù)幕ジ衅?。還要注意互感器的耐壓等級，因為測量時互感器的鐵芯和二次線圈的一端接地。

②鐵芯和二次線圈接地必須可靠，以免發生觸電事故，保證人身和儀表的安全。

③在初級線圈有電流通過時，互感器的二次線圈不允許開路，否則二次線圈產生高壓，容易發生觸電事故，也可能造成互感器絕緣材料的擊穿;在安裝時，互感器的次級不能安裝保險器。

④在更換加在互感器二次線圈的儀表時，必須先將二次線圈短路，在便攜式互感器的二次線圈上都有短路開關，平時應將開關閉合，只在讀數時才將開關打開。

⑤二次線圈接有儀表(如電度表)的互感器在接線時，要注意一、二次線圈的極性，不得接反，否則測量不準確。
