一、負荷曲線 ( load curve)

1、負荷曲線

表示一組用電設備的功率隨時間的變化圖形。

縱軸為功率，橫軸為時間。

2、負荷曲線的作用

負荷曲線能夠直觀的反映出用戶的用電特點和規律；

對于設計人員，獲取資料有助于設計分析；

對于運行人員而言，可以合理地、有計劃地安排用戶、車間、班次或者大容量設備的用電時間等，從而降低負荷高峰，填補負荷低谷，這種“消峰填谷”的辦法可以使得負荷曲線比較平坦，有利于節電。

3、特點：

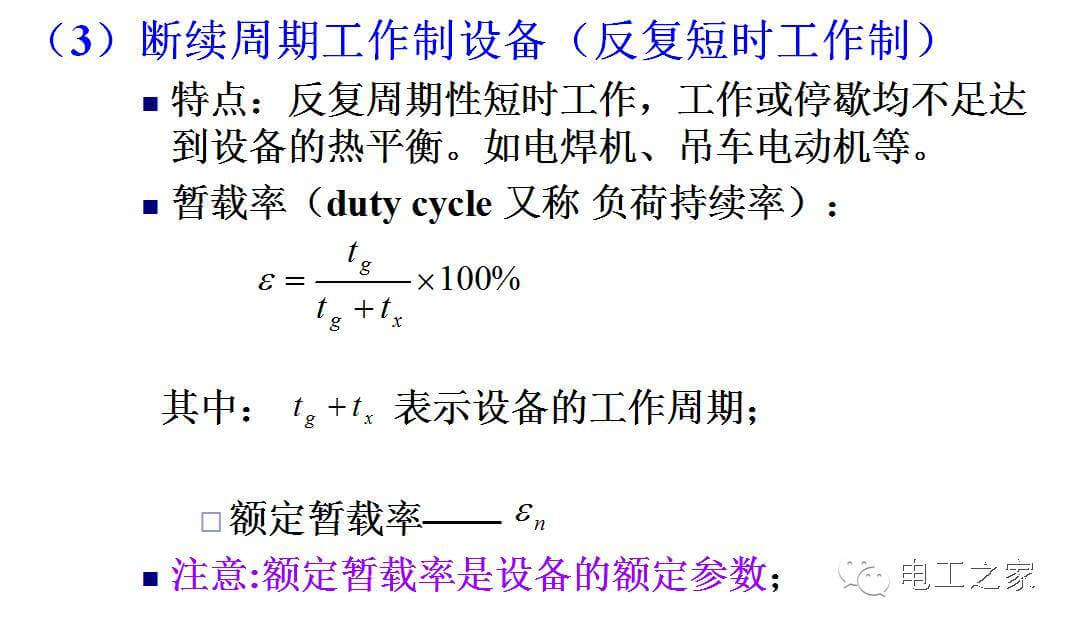

電力負荷不等于設備的額定功率，而是設備的實際消耗功率；

負荷曲線是有規律的；

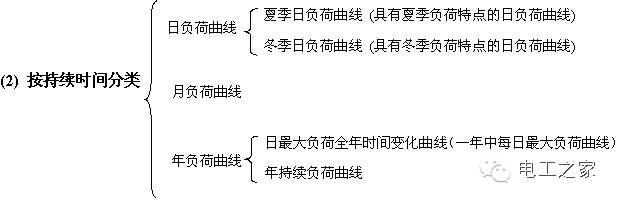

4、負荷曲線分類

5、負荷曲線繪制

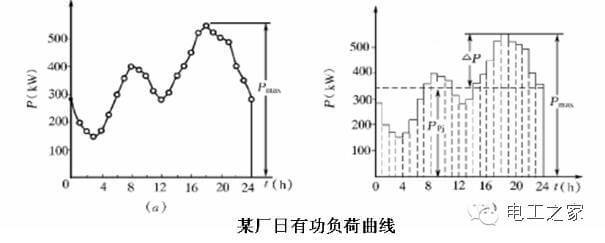

（1）日有功負荷曲線的繪制及意義

主要采用描點和階梯形繪制方法；

意義：日有功曲線與時間軸之間所圍成的面積為一天所消耗的有功電量。

（2）年持續負荷曲線的繪制

根據日負荷曲線在全年的變化趨勢特點，為了分析方便一般將其分為具有代表性兩個類型：

具有冬季日負荷特點的曲線—冬季日負荷曲線；

具有夏季日負荷特點的曲線—夏季日負荷曲線；

年持續負荷曲線的繪制需要借助于一年中具有代表性的夏季日負荷曲線和冬季日負荷曲線；

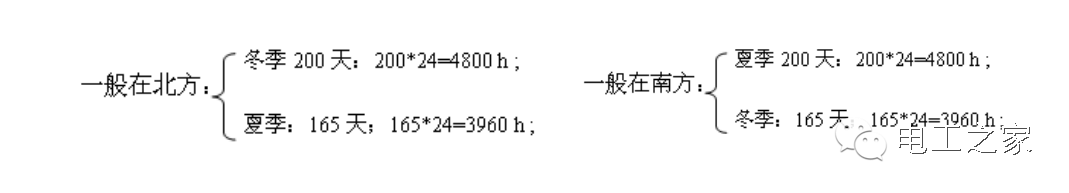

夏季和冬季在全年中占的天數視地理位置和氣溫情況而定：

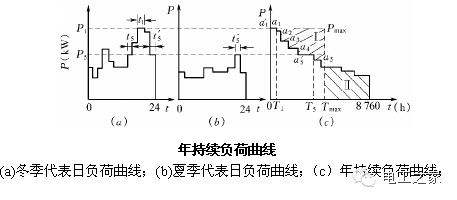

年持續負荷曲線的繪制方法：

繪制夏季日負荷曲線和冬季日負荷曲線，并繪制年持續負荷的坐標系（注意橫坐標最大值為365*24=8760 h）；

從夏季日負荷曲線和冬季日負荷曲線中的最大功率開始，以功率遞減的順序，依次繪制到年持續負荷曲線坐標系中：

假定P1在上有t1小時，則全年以P1運行的總小時數為：T1=200*t1；

若某一功率同時出現冬季、夏季日負荷曲線上，則二者換算后的時間相加。圖中的P5同時出現在冬季、夏季日負荷曲線中。則換算之后的總時間為：T5=(t5+t5` )*200+t“5*165（h）

最后將對應的功率和時間繪制到年持續負荷曲線中。

（3）年持續負荷曲線的意義

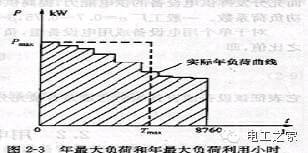

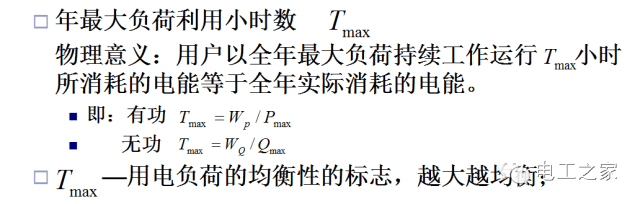

年持續負荷曲線與橫軸所包圍的面積代表了用戶全年消耗的總電能。

（4）注意日負荷曲線與年負荷曲線繪制的區別

日負荷曲線是按照時間先后繪制，而年持續負荷曲線是按照負荷的大小和累計時間來繪制的。

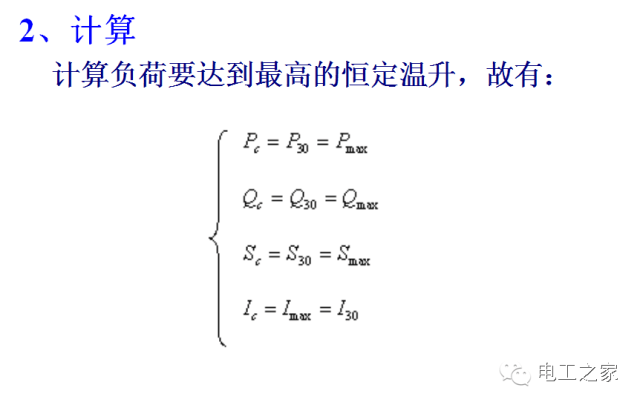

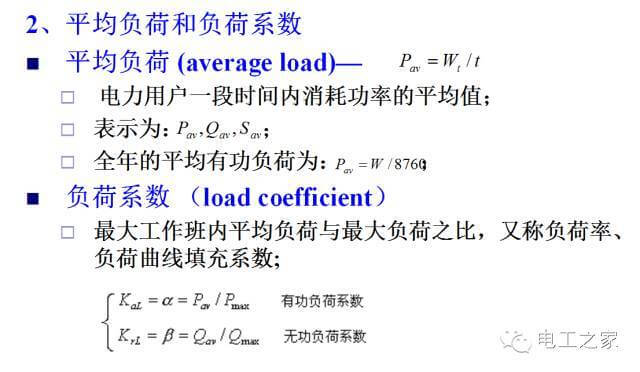

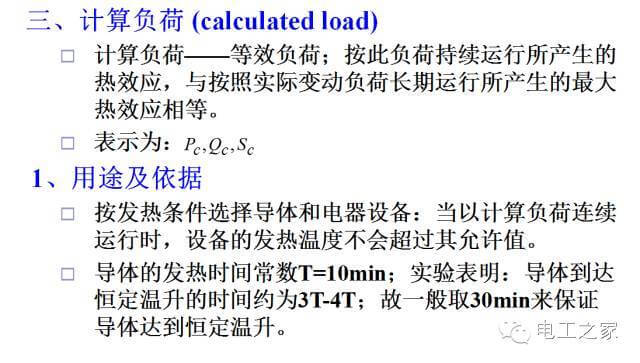

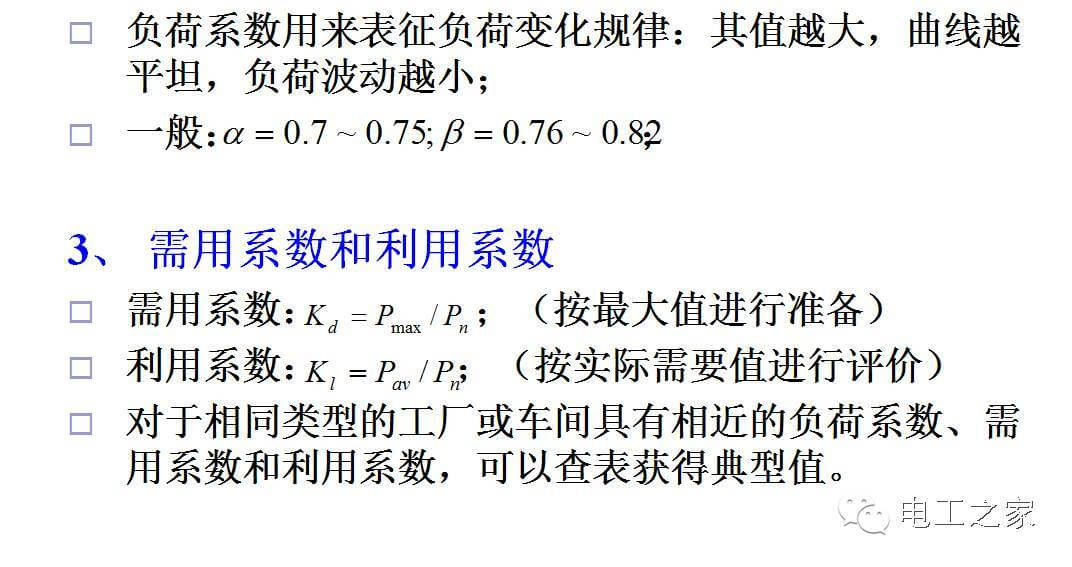

4、尖峰負荷和低谷負荷

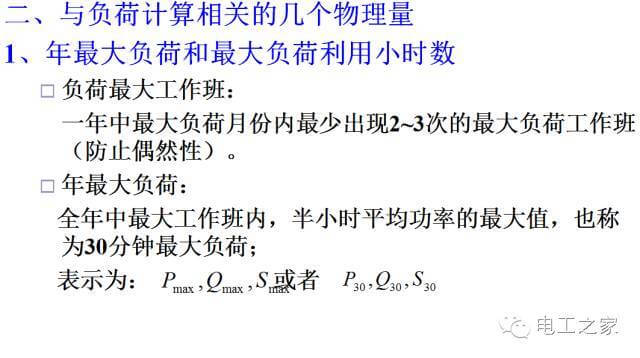

尖峰負荷——在一晝夜間（連續24 h內）用戶出現的最大負荷（1h內平均值的最大值）；

低谷負荷——在一晝夜間（連續24 h內）用戶出現的最小負荷（1h內平均值的最小值）；

尖峰負荷與低谷負荷的出現時間與具體行業有關，并呈現一定的規律性。
