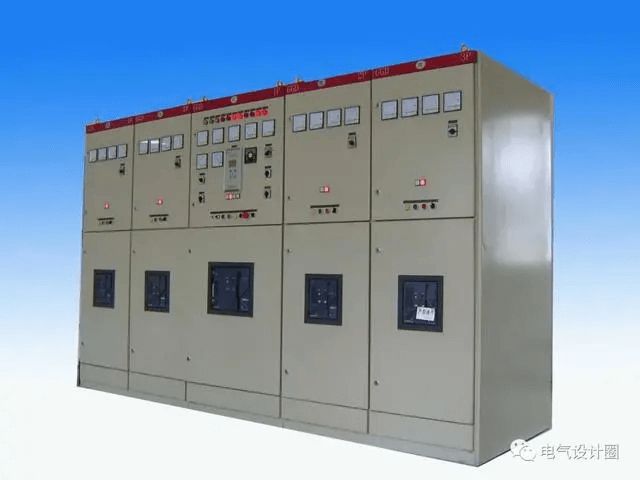

GGD低壓開關柜子，通常有以下幾種形式，進線柜、電容柜、饋線柜、直啟柜、軟啟動柜、變頻柜等，以更形象的說明GGD柜在計算銅排時的，各種柜型需要考慮哪幾個部分的銅排用量.

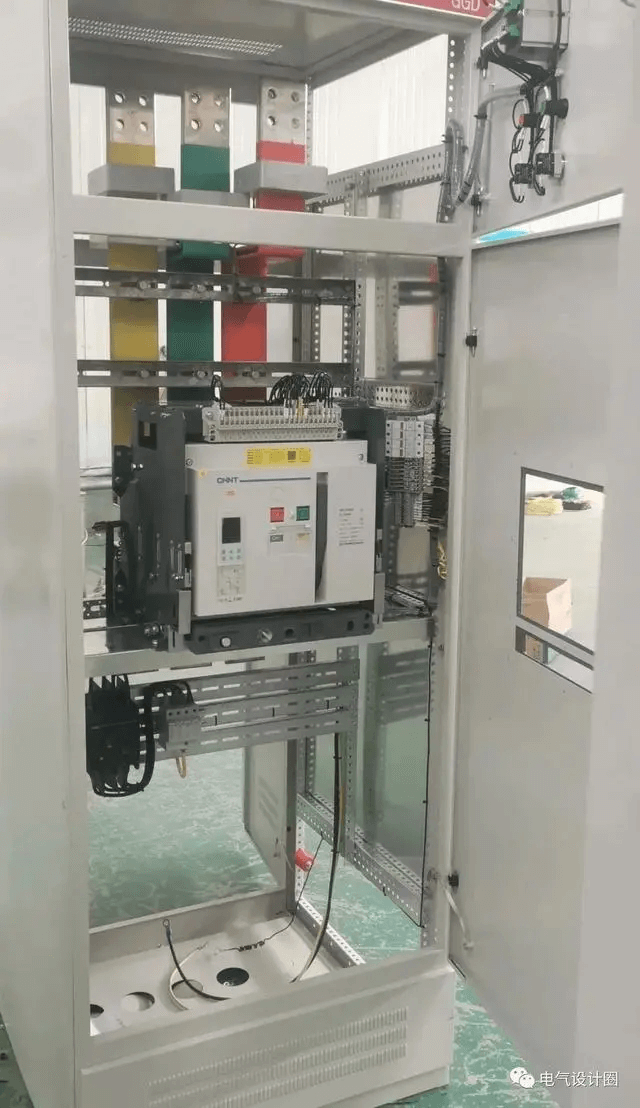

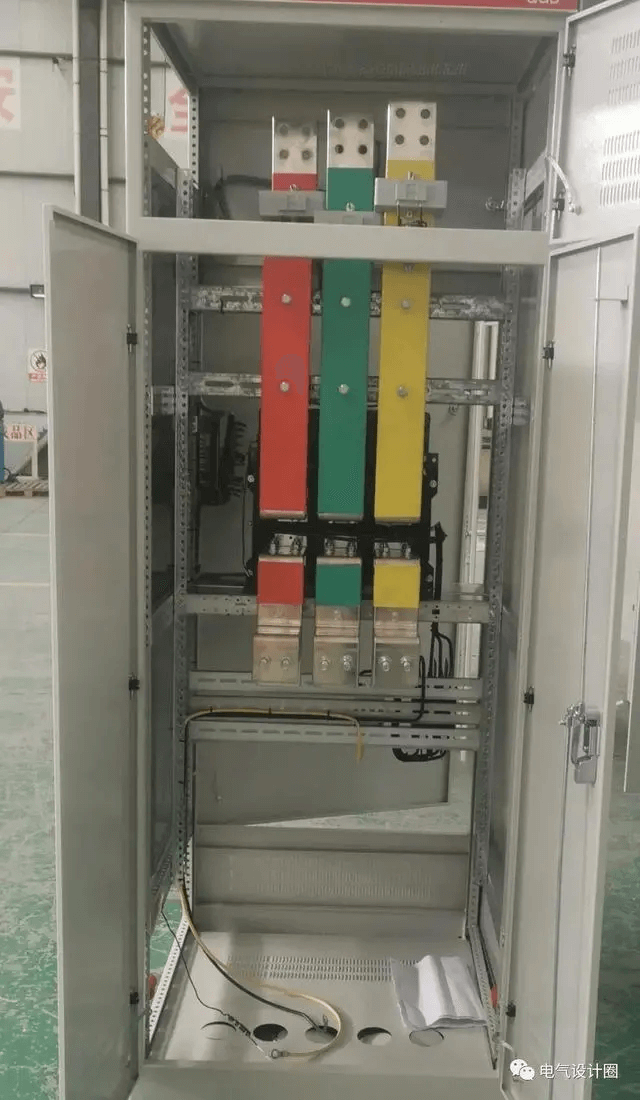

（1）進線柜

以下進線為例，進線柜需要考慮：

1）柜頂主母排；

2）開關上口與主母排連接的垂直連接排；

3）開關下口與進線電纜的連接排。

反面

正面

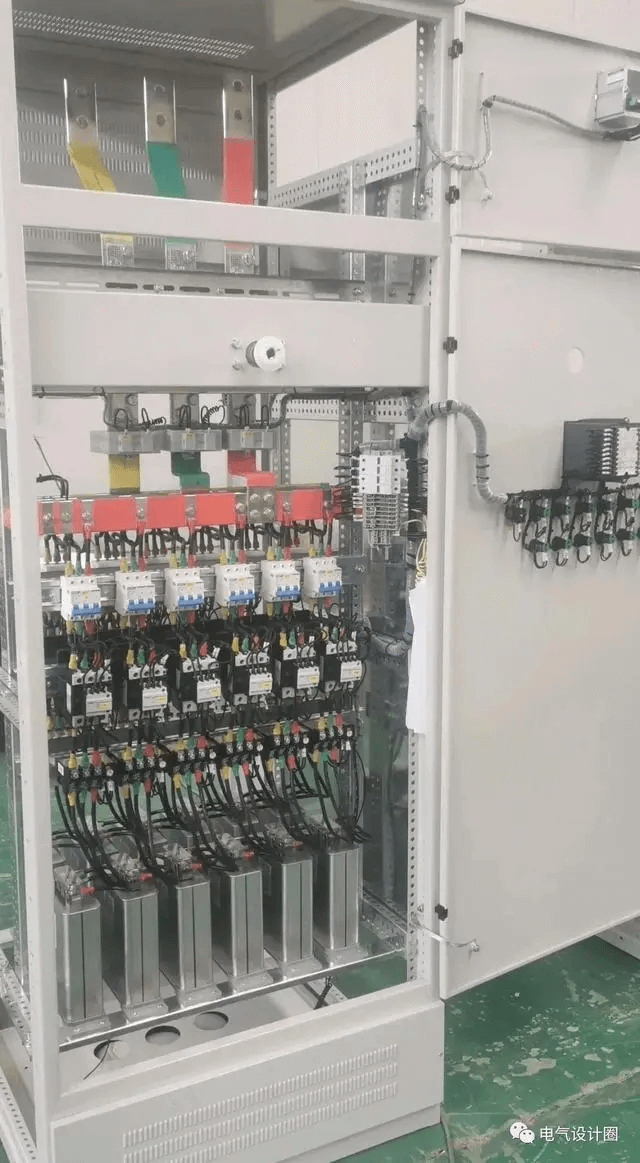

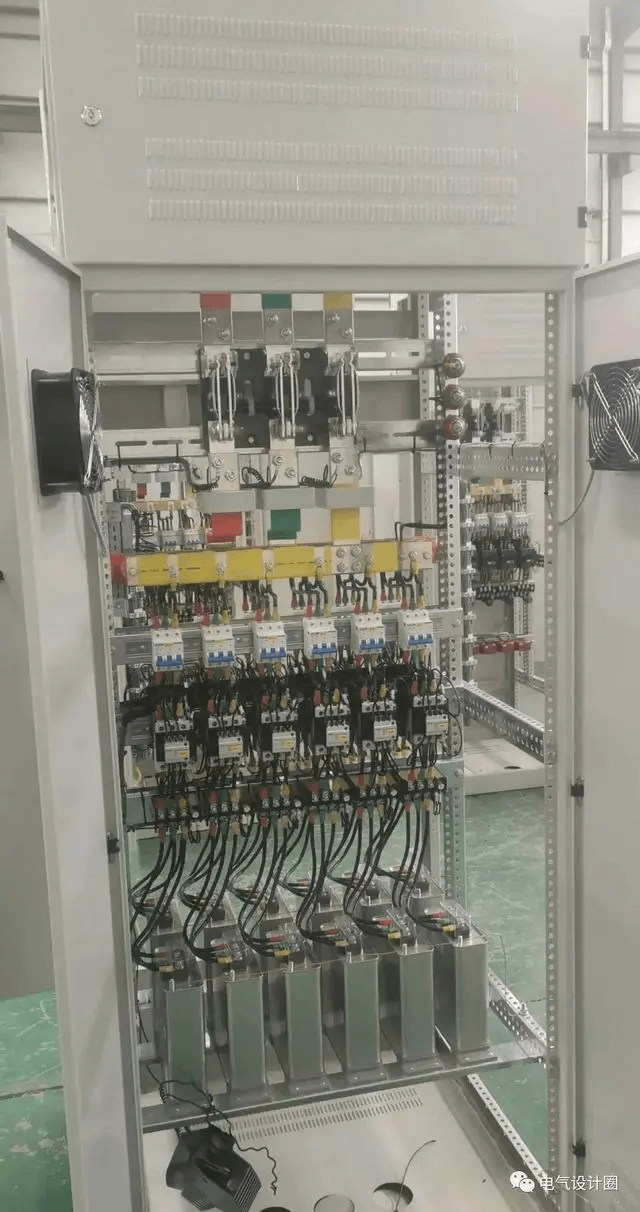

（2）電容器柜

電容器柜需要考慮：

1）柜頂主排；

2）刀開關上口與主排垂直連接排；

3）刀開關下口與橫排匯流排垂直連接排；

4）橫排匯流排。

反面

正面

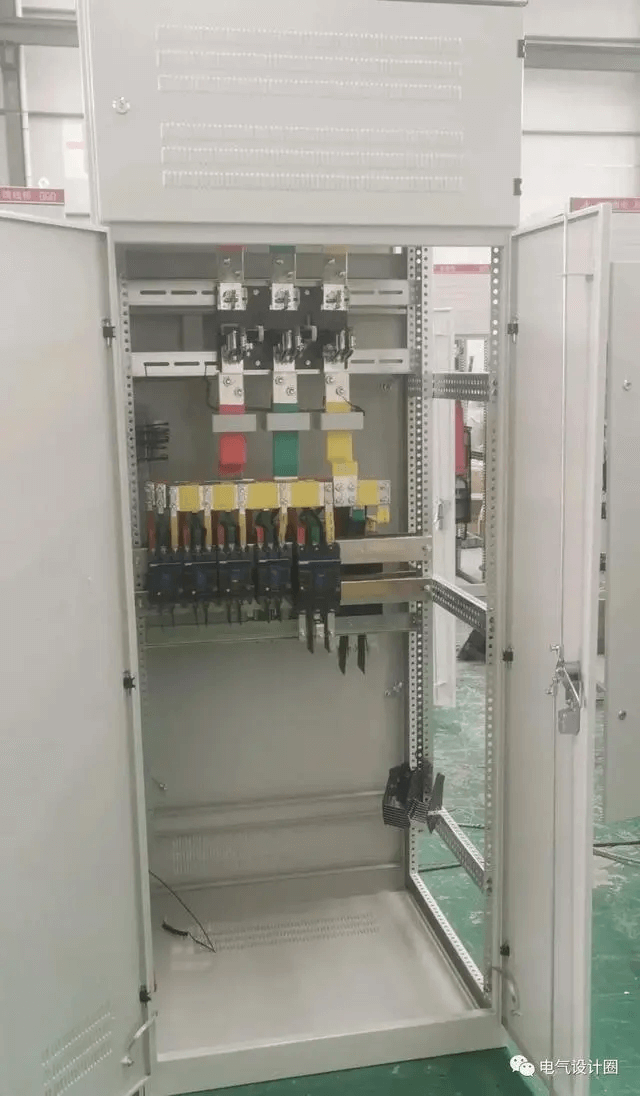

（3）饋線柜

饋線柜需要考慮：

1）柜頂主排；

2）刀開關上口與主排垂直連接排；

3）刀開關下口與橫排匯流排垂直連接排；

4）橫排匯流排反面；

5）橫排匯流排與下端斷路器的垂直連接排。

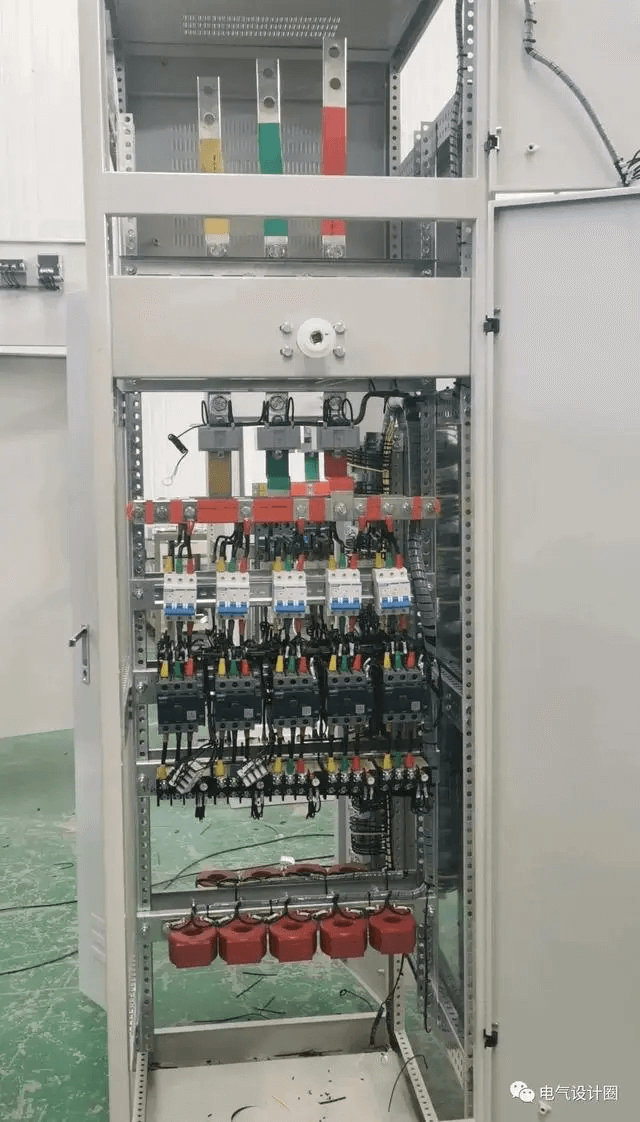

（4）直接啟動柜

直啟柜需要考慮：

1）柜頂主排；

2）刀開關上口與主排垂直連接排；

3）刀開關下口與橫排匯流排垂直連接排；

4）橫排匯流排反面；

5）橫排匯流排與下端斷路器的垂直連接排（此圖用的微斷，采用的是電纜連接，塑殼時采用銅排連接）。

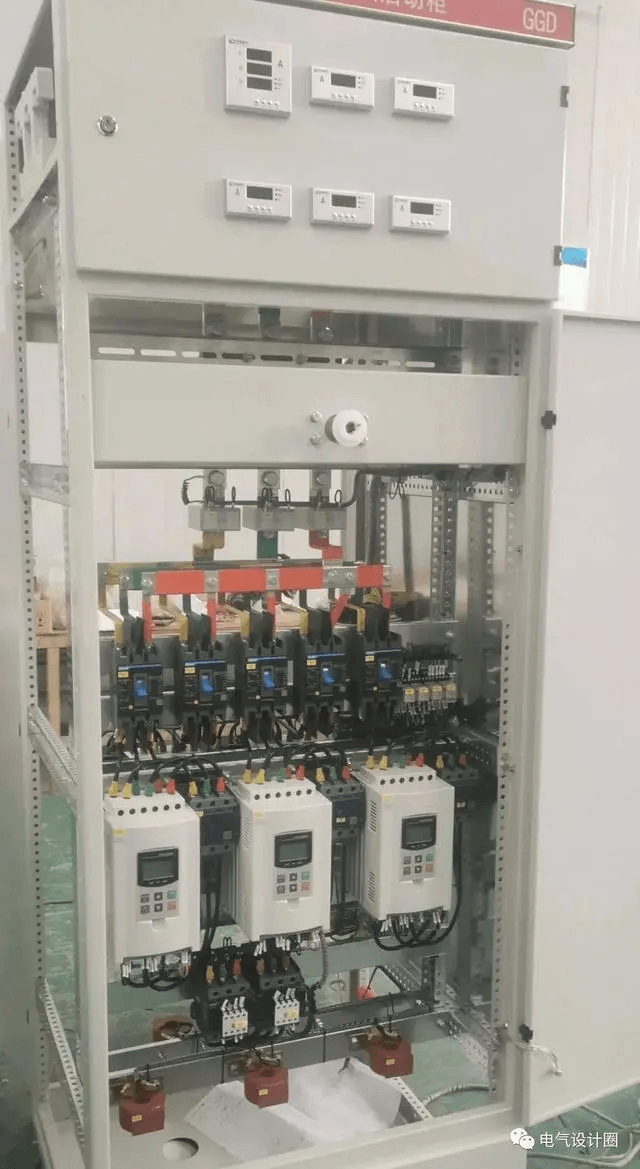

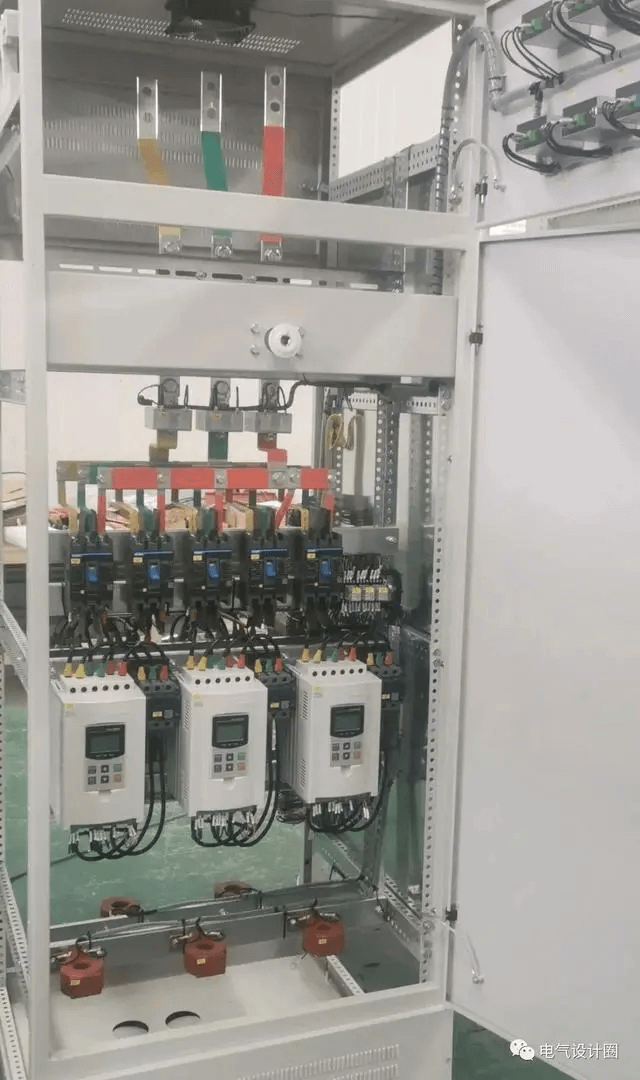

（5）軟啟動柜

軟啟動柜需要考慮：

1）柜頂主排；

2）刀開關上口與主排垂直連接排；

3）刀開關下口與橫排匯流排垂直連接排；

4）橫排匯流排反面；

5）橫排匯流排與下端斷路器的垂直連接排。

反面

正面

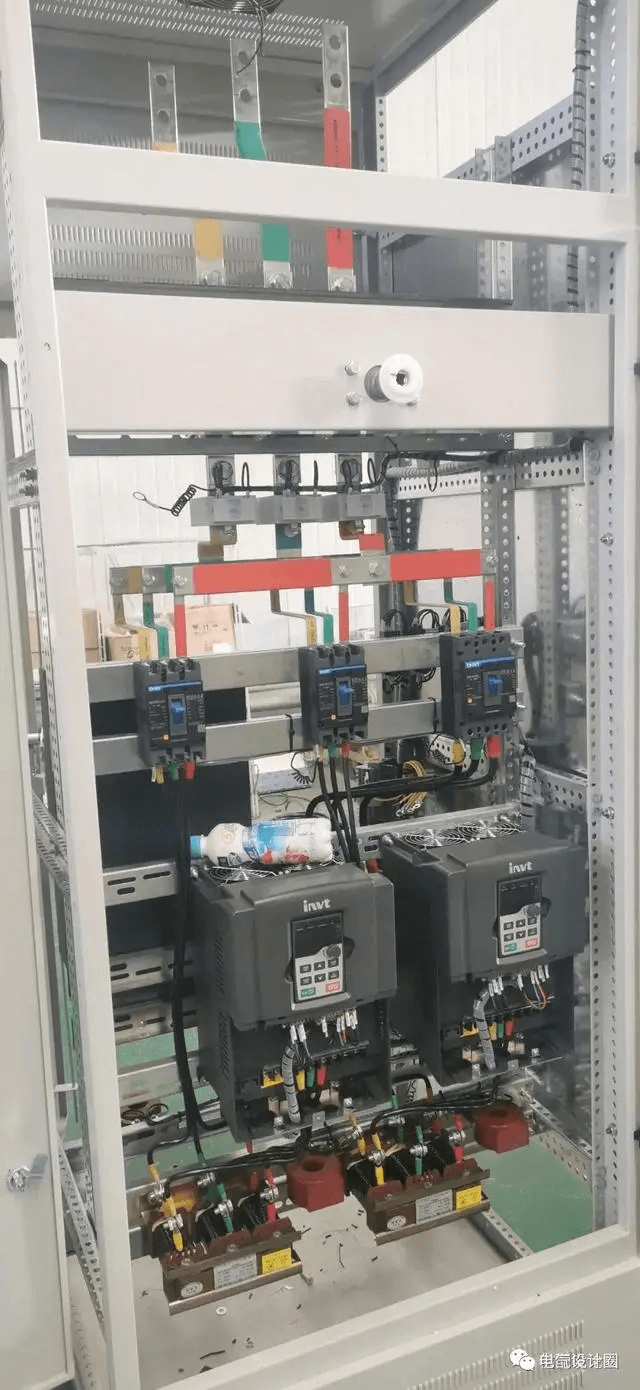

（6）變頻柜

變頻柜需要考慮：

1）柜頂主排；

2）刀開關上口與主排垂直連接排；

3）刀開關下口與橫排匯流排垂直連接排；

4）橫排匯流排反面；

5）橫排匯流排與下端斷路器的垂直連接排。

以上所開關柜都需要考慮N排和PE排，以上圖片均來自于生產現場，幫助有些朋友理解，請忽略個中細節，有些還未完工，歡迎留言交流！
