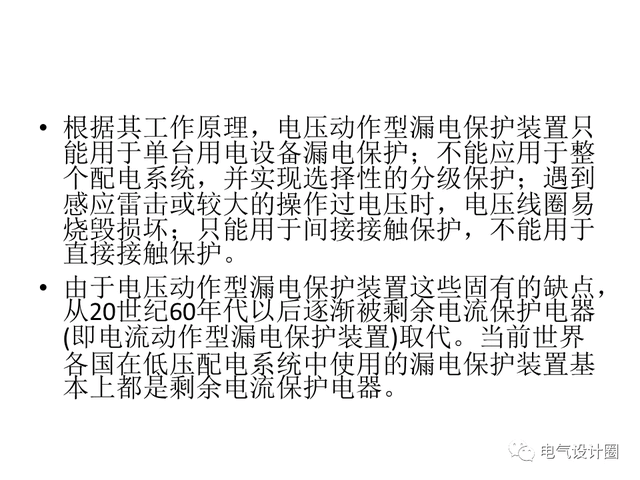

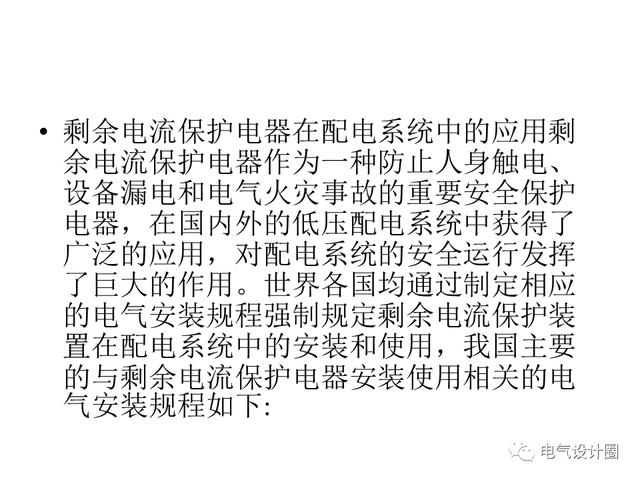

剩余電流動作保護電器(英文名稱：Residual Current operated protective Device，縮寫為RCD)，簡稱剩余電流保護電器，是一種漏電保護裝置，被廣泛地應用在低壓配電系統中，是低壓電網防止電擊事故、電氣設備漏電損壞和電氣火災的有效防護措施。今天小編就帶大家了解一下剩余電流保護器的功能及作用。

（1）間接接觸保護

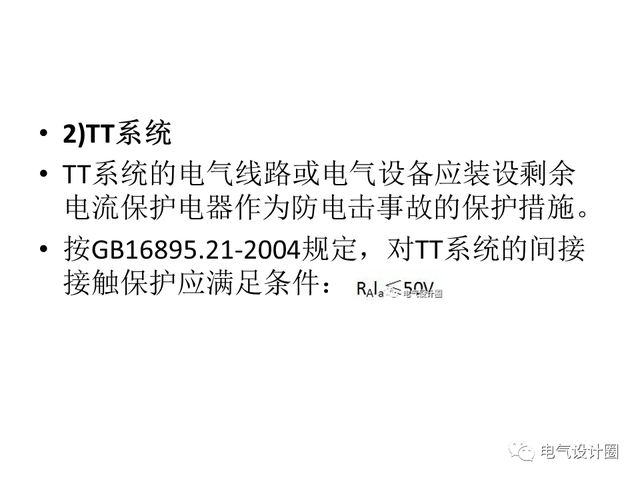

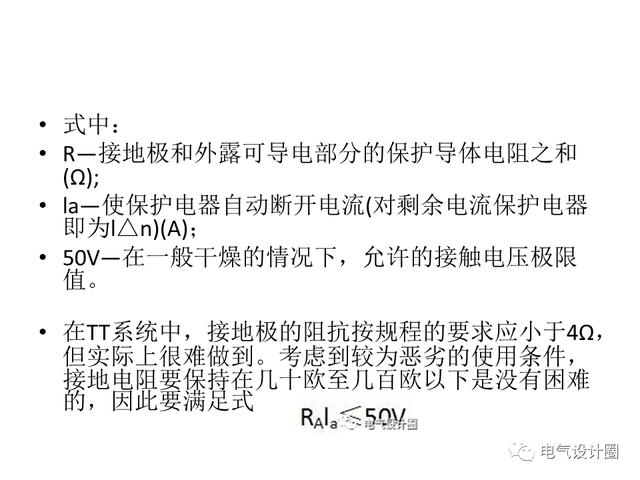

a) TN系統 b)TT系統

圖1 剩余電流保護器用于間接接觸電擊保護示意圖

表1 系統的最大分斷時間

表1 系統的最大分斷時間

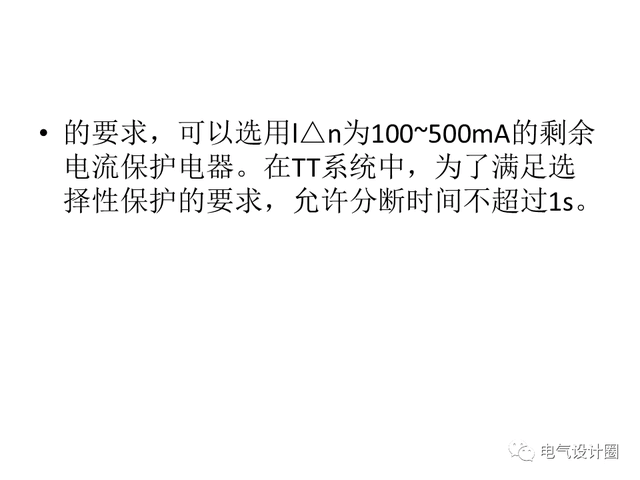

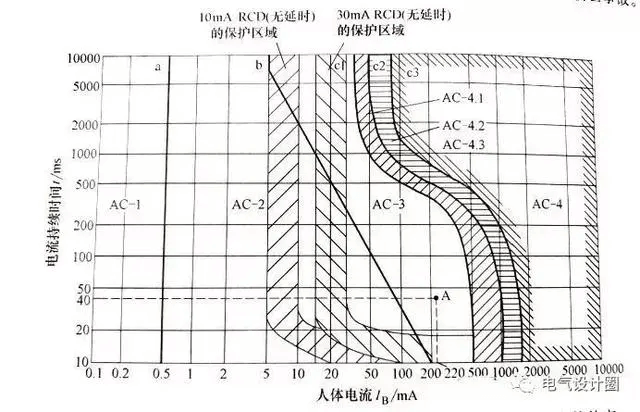

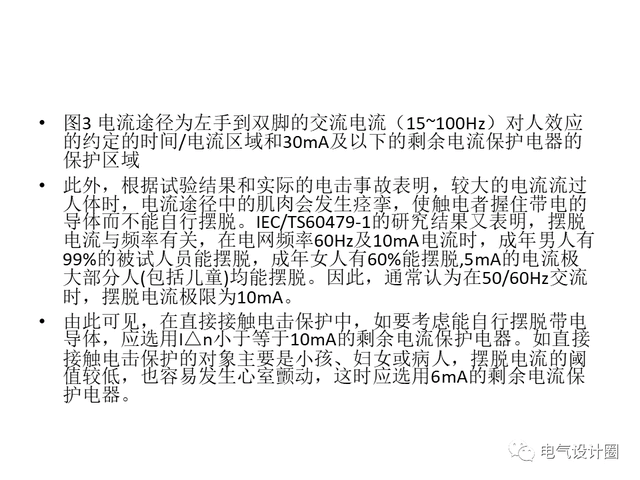

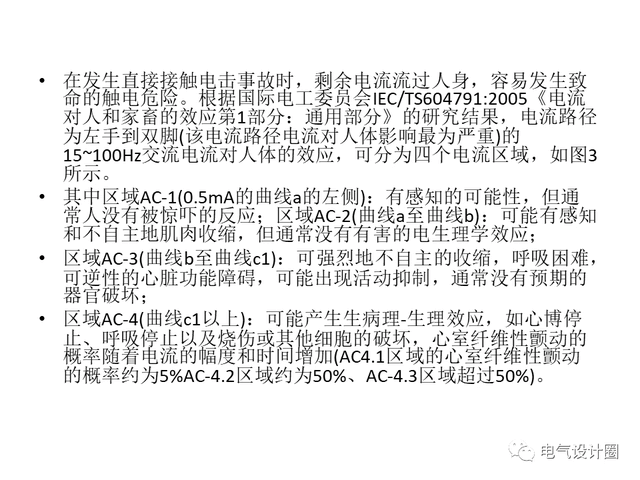

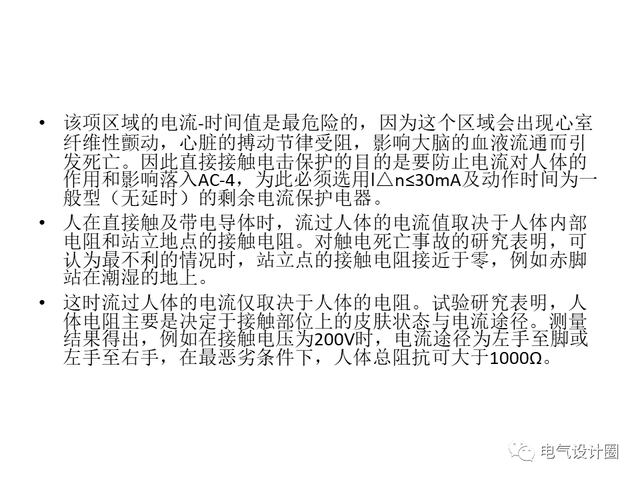

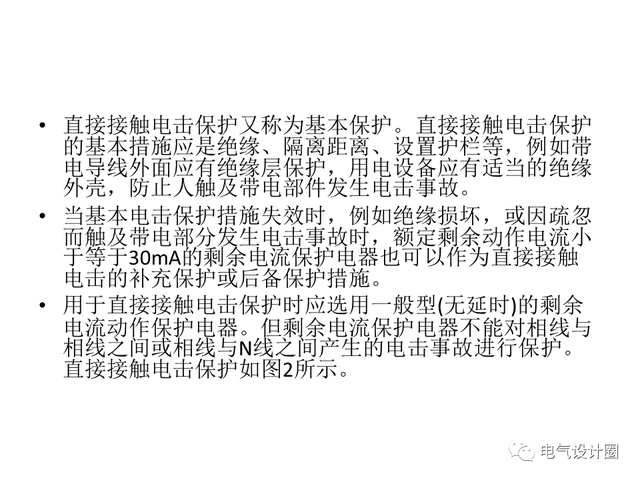

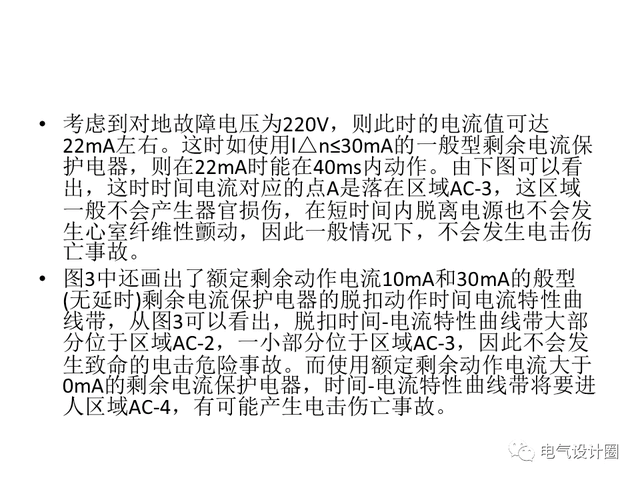

（2）直接接觸電擊保護

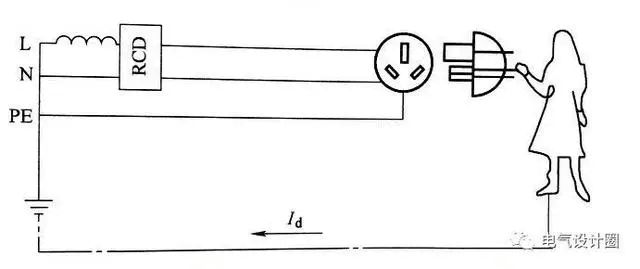

圖2 剩余電流保護器用于直接接觸電擊保

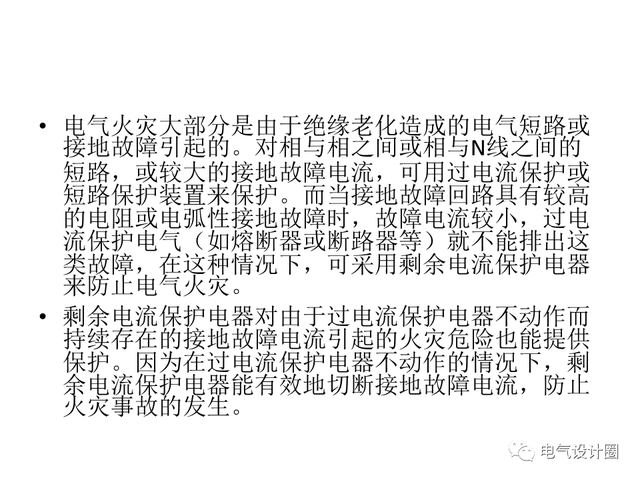

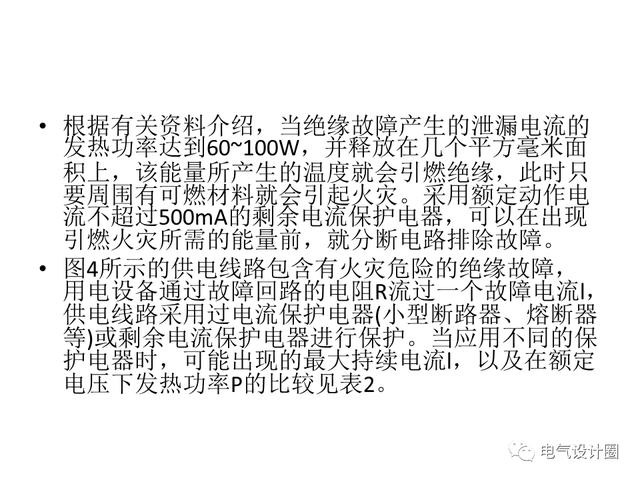

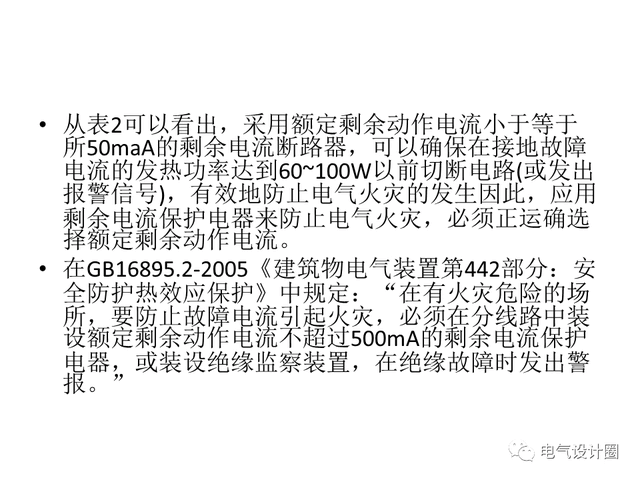

（3）電氣火災的防護

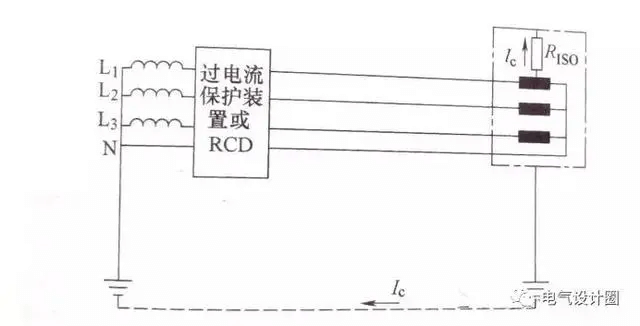

圖4 應用過電流保護電器或剩余電流保護

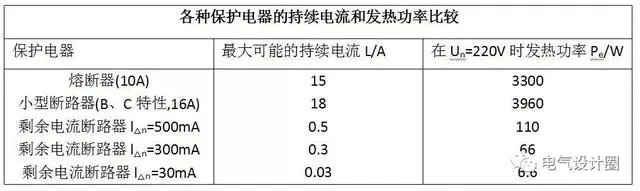

表2 （注：引燃火災所需的最低功率P=60

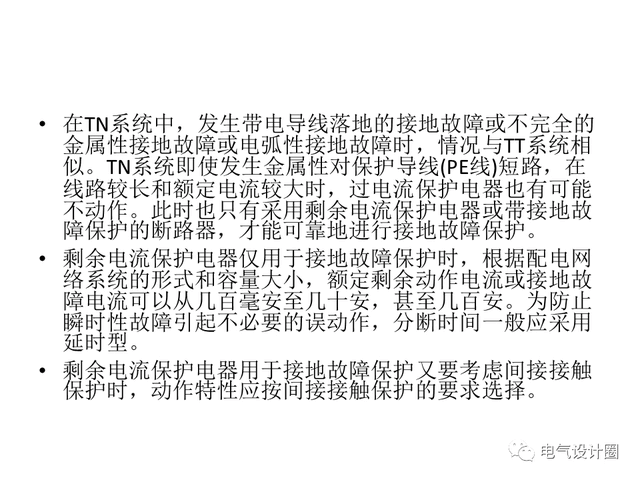

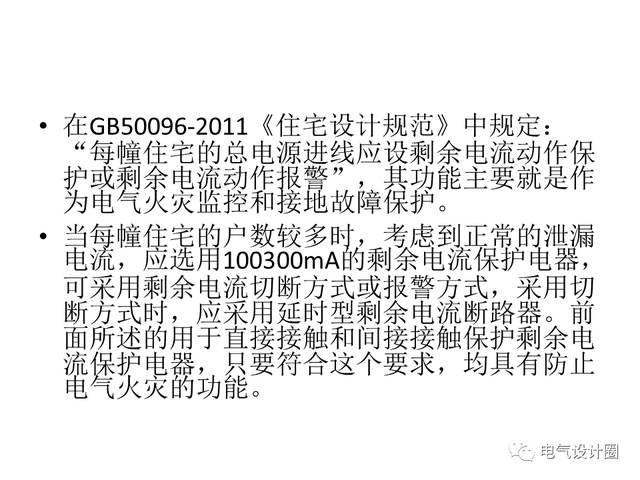

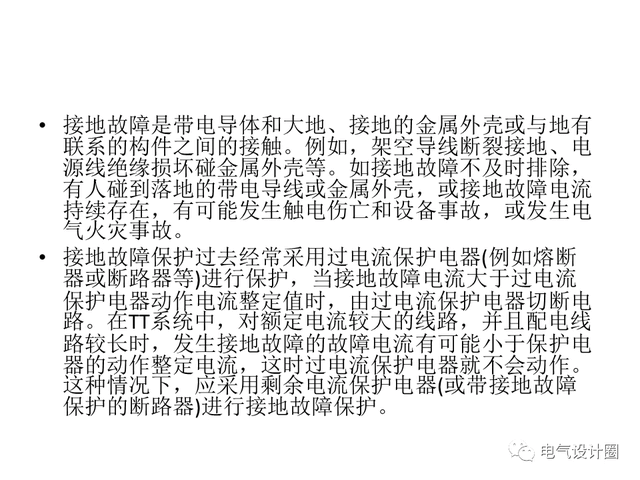

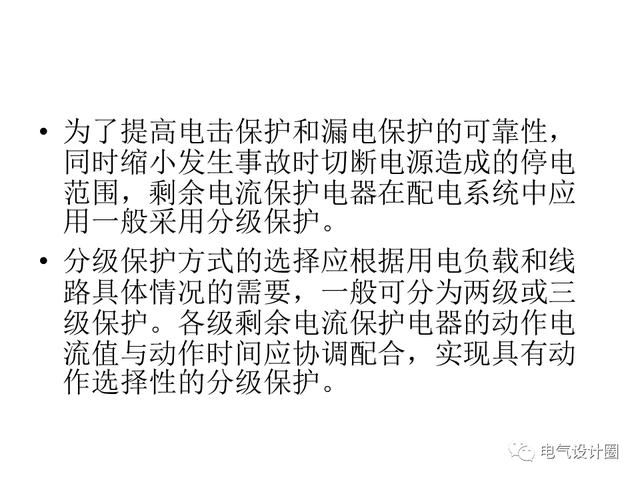

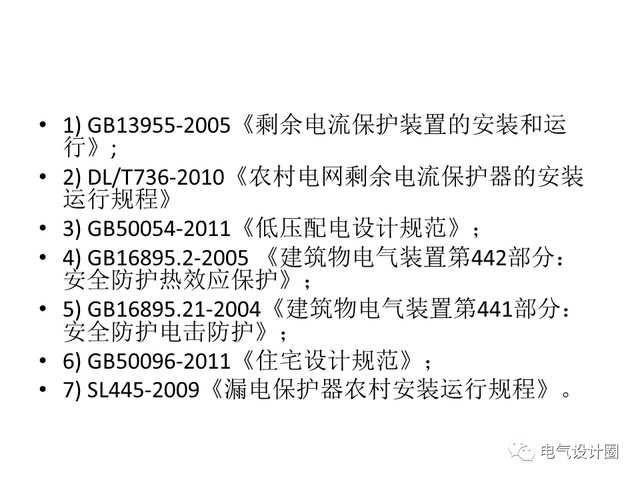

（4）接地故障保護
