變壓器和箱變有什么區別？變壓器和箱變不是一個東西，箱變是高低壓配電、變壓器及外殼輔件的總稱，屬于成套設備，一般用在室外；變壓器是變換電壓的電氣設備，屬于箱變的一部分，二者在組成結構、外形及安裝方式都不相同。

變壓器和箱變有什么區別？

1、外形區別

箱變是箱式變電站的簡稱，從外觀上來說是配電變壓器、高低壓開關設備，外面加裝了一個外殼，外觀上像一個小房子。

油浸式變壓器從外面看帶瓦斯繼電器或者油枕等等這些，干式變壓器從外形可以看到環氧澆注的高低壓線圈，呈紅色，通常外部含有一個不銹鋼外殼，內部不含高低壓開關設備。

變壓器和箱變有什么區別-陜西茂禎電力工程有限公司

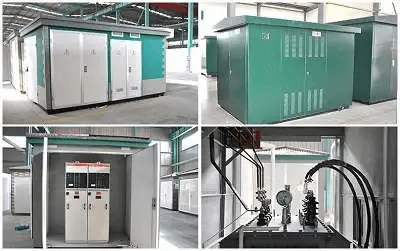

箱式變電站內部結構圖

2、組成結構不同

箱式變電站是由高壓配電柜、低壓配電柜、電力變壓器、母線排及箱變外殼共同組成，通常被稱為成套設備，小區里面基本上用的都是箱變。

變壓器的組成結構相對簡單，一般來說變壓器是一個獨立的電氣設備，用于轉換電壓或者電流，干式變壓器通常會配干變外殼。

3、安裝方式不同

箱變的安裝相對簡單，將高低壓配電盤和變壓器都緊密布置在一個箱體內，便于現場安裝使用，箱變分為預裝式變電站或組合式變壓器，通常在箱變廠家完成裝配，運送到施工現場，接上電纜即可通電。

變壓器和箱變有什么區別-陜西茂禎電力工程有限公司

小區箱式變電站

變壓器安裝方式受環境影響較大，干式變壓器安裝在室內，油浸式變壓器適用于戶外，315kVA油變可以安裝在桿上，這種安裝方式在農網配電比較常見。變壓器設備安裝需要與高低壓配電柜或者JP柜配套使用。

變壓器和箱變有什么區別？變壓器是箱變的組成部分，箱式變壓器是將變壓器及高、低壓進出線設備整合在一個箱體內，省略了配電室等建筑物的投資，小區為了節省空間節約資源一般都在室外用箱變。
