導線與電力瓷瓶絕緣子綁扎方法?

　　在低壓和10kv高壓的架空線上，一般都用絕緣子作為導線的支持物。直線桿上的導線與絕緣子的貼靠方向應一致;轉角桿上的導線，必須貼靠在絕緣子外側，導線在絕緣子上的固定，均采用綁扎方法，裸鋁絞線因質地過軟。而綁扎時用力較大，故在綁扎前需在鋁絞線上包纏一層(如鋁包帶)，包纏長度以兩端各伸出綁扎處10~30mm為準。

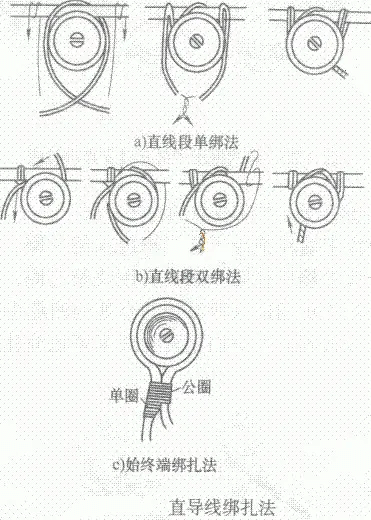

1. 蝶形絕緣子上導線的綁扎 綁扎前，先在導線綁扎處包纏150mm長的鋁帶，包纏時，鋁帶每圈排列必須整齊、緊密和平服。 　　(1) 直線段導線在蝶形絕緣子上的綁扎 　　① 把導線緊貼在絕緣子頸部嵌線槽內,并使扎線一端留出足夠在嵌線槽中繞一圈和在導線上繞10圈的長度，而且使扎線與導線成X狀。 　　② 把扎線從導線右下側嵌線槽背后至導線左邊下側，按逆時針方向圍繞正面嵌線槽，從導線右邊側出。 　?、?接著將扎線貼緊并圍繞絕緣子嵌線槽背后至導線左邊下側，在貼近絕緣子處開始，將扎線在導線上緊纏10圈后，剪除余端。 　?、?把扎線的另一端圍繞嵌線槽背后至導線右邊下側，也在貼近絕緣子處開始，將扎線在導線上緊纏10圈后剪除。 　　(2) 始終端支持點在蝶形絕緣子上的綁扎 　?、侔褜?dǎo)線末端先在絕緣子嵌線槽內圍繞一圈。 ②接著把導線末端壓著第一圈后再圍繞第二圈。 　?、郯言€短的一端嵌入兩導線末端并合處的凹縫中，扎線長的一端在貼近絕緣子處，按順時針方向把兩導線緊緊地纏扎在一起。 　?、茉趦墒肌⒔K端導線上緊纏扎線到100mm長后，將扎線短的一端用鋼絲鉗緊絞6圈后剪去余端，并貼緊在兩導線的夾縫中。

2，針式絕緣子上導線的綁扎 綁扎前，先在導線綁扎處包纏150mm長的鋁帶。

　　(1) 針式絕緣子的頸部綁扎方法

　　①在貼近絕緣子處的導線右邊扎線短的一端纏3圈，然后與另一端扎線互絞6圈,并把導線入絕緣子頸部的嵌線槽內。

　　②接著把扎線從絕緣子背后緊緊地繞到導線的左下方。 ③把扎線從導線的左下方纏繞到導線右上方以后，并如同上述方法再把扎線繞絕緣子1圈。

　?、苋缓蟀言€再纏繞到導線左上方，并繼續繞到導線右下方，使扎線在導線上形成x形的交綁狀。

　　⑤最后把扎線纏繞到導線左上方，并貼近絕緣子處緊纏導線3圈后，向絕緣子背部繞過與另一端扎線緊絞6圈后，剪去余端。

　　(2) 針式絕緣子的頂部綁扎方法

　?、侔褜?dǎo)線嵌入絕緣子頂部線槽內，并在導線右邊近絕緣子處用扎線繞上3圈。

　?、诮又言€長的一端按順時針方向從絕緣子頸槽中纏繞到導線左邊下側，并貼近絕緣子在導線上纏繞3圈。

　?、廴缓笤侔错槙r針方向纏繞絕緣子頸槽到導線右邊下側，并在右邊導線上纏繞3圈(在原3圈扎線右側)。

　?、苋缓笤倮p繞絕緣子頸槽到導線左邊下側，并繼續纏繞導線3圈(也排列在原3圈左側)。

　?、荽撕笾貜?fù)第三條的方法，把扎線纏繞絕緣子頸槽到右邊下側，并斜壓住頂槽中的導線，繼續繞到導線左邊下側。

　　⑥接著從導線左邊下側按逆時針方向纏繞絕緣子頸槽到右邊導線下側。

　　⑦然后把扎線從導線右邊下側斜壓住頂槽中的導線，并繞到導線左邊下側，使頂槽中的導線被扎線壓成x狀。

　?、嘧詈髮⒃€從導線左邊下側按順時針方向纏繞絕緣子頸槽到另一端，相交于絕緣子中間，并互絞6圈后剪去余端。
