接地線要先接接地端，然后再接設備的金屬外殼，拆線時要先拆設備的金屬外殼端，然后再拆接地端，接地線要求圓的裸銅線中間不能有接頭接觸，一定要牢固對地電阻不能大于四歐姆，最好能使用25平方的軟裸銅線，電氣安全知識我們都應該掌握，從事電氣專業，就應該重視安全，提高安全意識，避免發生安全事故。

地線怎么接?

地線怎么接? 接地線分兩步。

1、三眼插座分別上接地線，左接零線，右接相(火)線，洗衣機、電冰箱等的可靠金屬外殼也接地線。

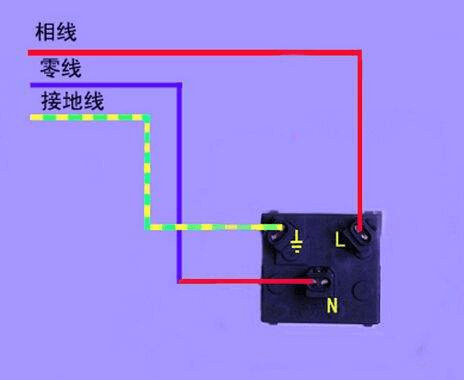

三孔插座接線圖

2、地線接地，用鋼管、角鋼等金屬物埋入大地，具體根據大地的電阻值來選用，然后用電線連接至配電箱，再分接到各插座。

高壓接地線怎么接？

1、掛接地線時：先連接接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

2、安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾(接電夾有固定式和活動式)相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

3、核實接地棒的電壓等級與操作設備的電壓等級是否一致。

4、接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

電腦地線怎么接？

接地線的作用主要是為了消除靜電，如果不接的話，像顯示屏幕和主機箱都很容易帶來大量靜電。

一般樓房的三通電門就是帶地線的，只需要注意和電腦所連接的插線板也是三通插頭就可以了。

但是，有些平房不是雖然也有三通電門，但是并不具備導靜電的能力，所以你需要在機箱后面的螺絲上接一根電線，電線另一頭倒在地上或插在土里，靠這種土辦法來傳導靜電，這么做作用比較明顯，但是畢竟是土辦法，不會把靜電完全導掉。

不同地線怎么接？

1、數字地和模擬地應分開

在高要求電路中，數字地與模擬地必須分開。即使是對于A/D、D/A轉換器同一芯片上兩種“地”最好也要分開，僅在系統一點上把兩種“地”連接起來。

模擬地和數字地

模擬地的接法十分重要。為了提高抗共模干擾能力，對于模擬信號可采用屏蔽浮技術。對于具體模擬量信號的接地處理要嚴格按照操作手冊上的要求設計。

2、交流地與信號地不能共用

由于在一段電源地線的兩點間會有數mV甚至幾V電壓，對低電平信號電路來說，這是一個非常重要的干擾，因此必須加以隔離和防止。

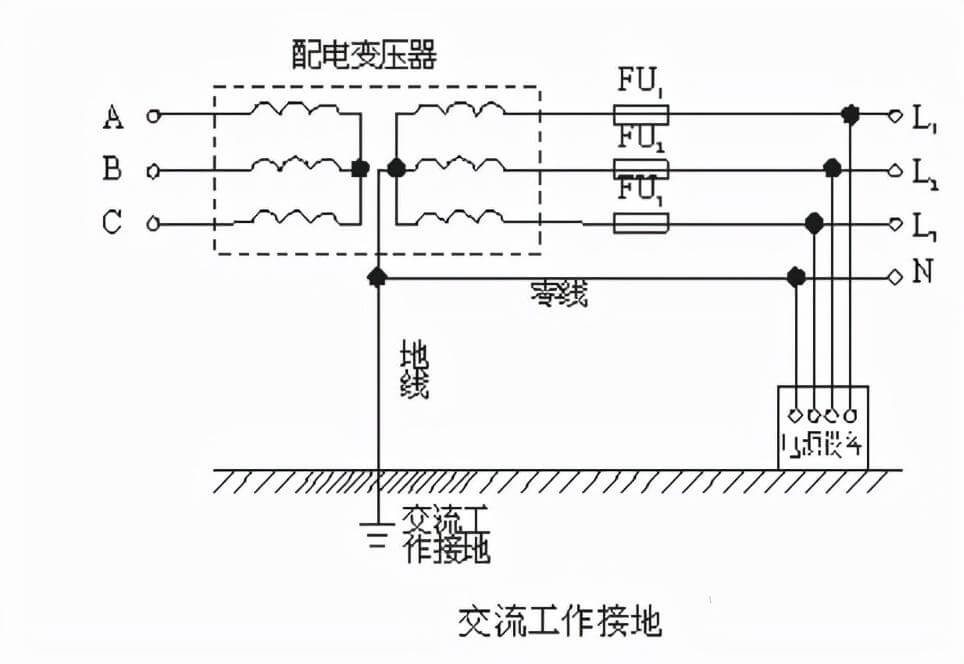

交流地

信號地

3、浮地與接地

系統浮地，是將系統電路的各部分的地線浮置起來，不與大地相連。這種接法，有一定抗干擾能力。但系統與地的絕緣電阻不能小于50MΩ，一旦絕緣性能下降，就會帶來干擾。通常采用系統浮地，機殼接地，可使抗干擾能力增強，安全可靠。

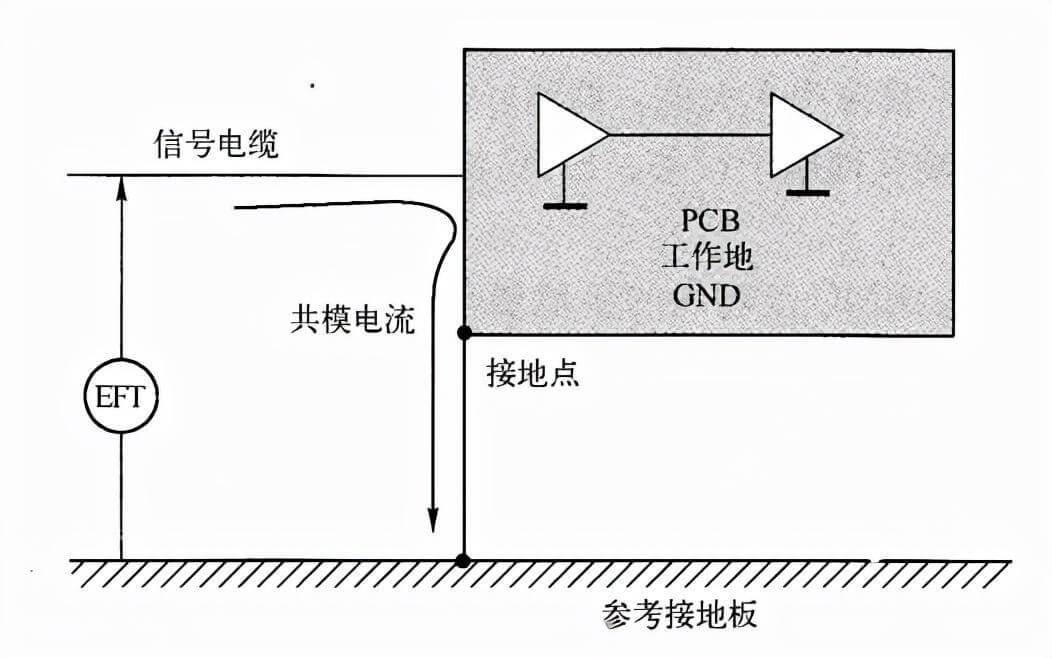

伏地與接地

浮地與接地的比較。全機浮空即系統各個部分與大地浮置起來，這種方法簡單，但整個系統與大地絕緣電阻不能小于50MΩ。這種方法具有一定的抗干擾能力，但一旦絕緣下降就會帶來干擾。還有一種方法，就是將機殼接地，其余部分浮空。這種方法抗干擾能力強，安全可靠，但實現起來比較復雜。

4、屏蔽地

在控制系統中為了減少信號中電容耦合噪聲、準確檢測和控制，對信號采用屏蔽措施是十分必要的。根據屏蔽目的不同，屏蔽地的接法也不一樣。

電場屏蔽解決分布電容問題，一般接大地。

屏蔽地

電磁場屏蔽主要避免雷達、電臺等高頻電磁場輻射干擾，利用低阻金屬材料高導流而制成，可接大地

磁場屏蔽用以防磁鐵、電機、變壓器、線圈等磁感應，其屏蔽方法是用高導磁材料使磁路閉合，一般接大地為好

當信號電路是一點接地時，低頻電纜的屏蔽層也應一點接地。如果電纜的屏蔽層地點在一個以上時，將產生噪聲電流，形成噪聲干擾源。當一個電路有一個不接地的信號源與系統中接地的放大器相連時，輸入端的屏蔽應接至放大器的公共端;相反，當接地的信號源與系統中不接地的放大器相連時，放大器的輸入端也應接到信號源的公共端。

5、一點接地（單點接地）

控制系統、低頻系統宜采用一點接地，頻率在1MHz以下，可用一點接地。

在低頻電路中，通常頻率小于1MHz的電路，布線和元件之間不會產生太大影響，它的布線和器件間的電感影響較小，而接地電路形成的環流對干擾影響較大，因而應采用單點接地。在1～10MHz，如果采用單點接地，其地線長度不得超過波長的1/20，否則應采用多點接地方式。

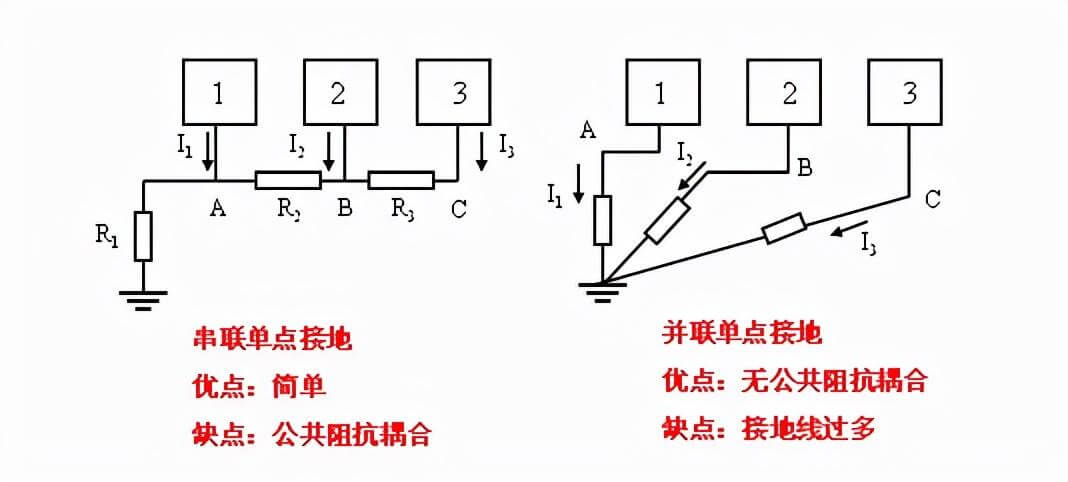

單點接地

在低頻電路中，布線和元件間的電感并不是什么大問題，然而接地形成的環路的干擾影響很大，因此，常以一點作為接地點。

6、多點接地

高頻電路應就近多點接地，高頻時，地線上具有電感因而增加了地線阻抗，同時各地線之間又產生電感耦合。

在高頻電路中，寄生電容和電感的影響較大。除了正確進行接地設計、安裝，還要正確進行各種不同信號的接地處理。

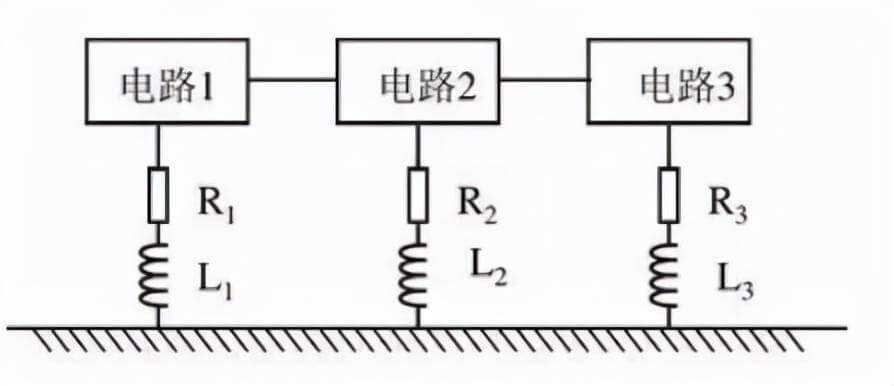

多點接地

當信號工作頻率大于10MHz時，地線阻抗變得很大，此時應盡量降低地線阻抗，應采用就近多點接地。

地線可以亂接嗎？

肯定不可以，但一般針對這類GND地線設計問題，都簡單的統一命名為GND。

在原理圖設計過程中沒有加以區分，導致在PCB布線的時候很難有效識別不同電路功能的GND地線，直接簡單地將所有GND地線連接在一起。

雖然這樣操作簡便，但這將導致一系列問題：

1、信號串?dāng)_

假如將不同功能的地線GND直接連接在一起，大功率電路通過地線GND，會影響小功率電路的0V參考點GND，這樣就產生了不同電路信號之間的串?dāng)_。

2、信號精度

模擬電路，它的考核核心指標就是信號的精度，失去精度，模擬電路也就失去了原本的功能意義。

交流電源的地線CGND由于是正弦波，是周期性的上下波動變化，它的電壓也是上下波動，不是像直流地線GND一樣始終維持在一個0V上不變。

將不同電路的地線GND連接在一起，周期性變化的交流地線CGND會帶動模擬電路的地線AGND變化，這樣就影響了模擬信號的電壓精度值了。

3、EMC實驗

信號越弱，對外的電磁輻射EMC也就越弱；信號越強，對外的電磁輻射EMC也就越強。

假如將不同電路的地線GND連接在一起，信號強電路的地線GND，直接干擾了信號弱電路的地線GND。其后果是原本信號弱的電磁輻射EMC，也成為了對外電磁輻射強的信號源，增加了電路處理EMC實驗的難度。

4、電路可靠性

電路系統之間，信號連接的部分越少，電路獨立運行的能力越強；信號連接的部分越多，電路獨立運行的能力就越弱。

試想，如果兩個電路系統A和電路系統B，沒有任何的交集，電路系統A的功能好壞顯然是不能影響電路系統B的正常工作，同樣電路系統B的功能好壞也是不能影響電路系統A的正常工作。

這就好比一對陌生男女，在沒有成為戀人之前，女生的情緒變化是不會影響這個男生的心情的，因為他們沒有任何交集。

假如在電路系統中，將不同功能的電路地線連接在一起，就相當于增加了電路之間干擾的一個聯系紐帶，也即降低了電路運行的可靠性。
